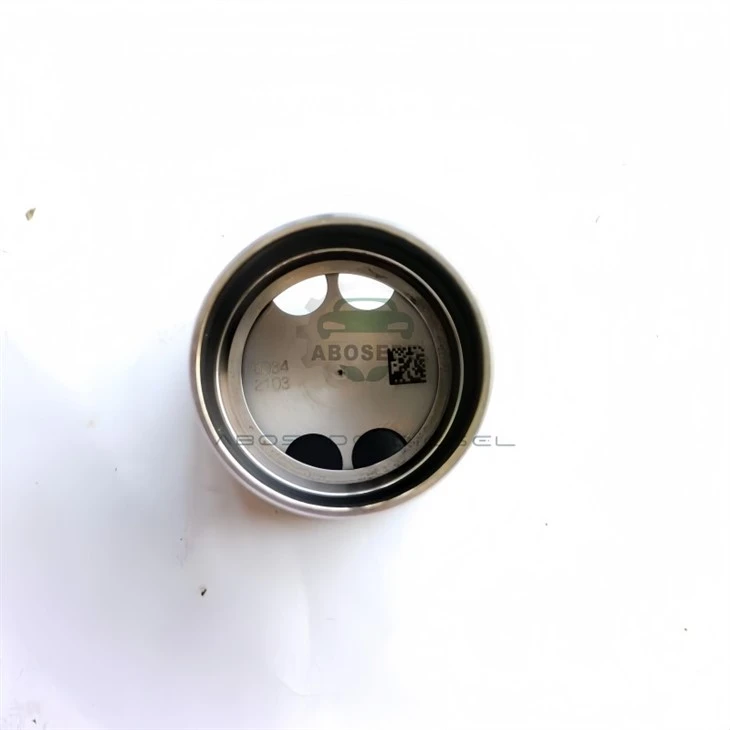

Bosch 1462C24999 – SCV ръкавът, който определя прецизното прилягане на дозиращия вентил CP3

Във всеки вентил за регулиране на засмукването CP3 на Bosch има компонент, който никога не се появява в електрическата схема, но той определя скоростта на изтичане на вентила, времето му за реакция и дългосрочната-стабилност. Този компонент е втулката на клапана - прецизно пробития цилиндър, който насочва макарата и оформя дозиращия ръб. 1462C24999 е резервната втулка за Bosch CP3 SCV, компонент, който често се пренебрегва, но е основен за хидравличната производителност на клапана. Това не е соленоид, не е пружина, а прецизно обработеният отвор, който трябва да поддържа 4-6 микрона хлабина с макарата през милиони цикли. Ако втулката се износи, вентилът изтича; ако втулката е повредена, макарата залепва. 1462C24999 възстановява тази хлабина до фабричната спецификация, което я прави критичен компонент при всяка реконструкция на SCV.

Втулката на клапана е неподвижната част на дозиращата двойка. Той съдържа отвора, в който се плъзга макарата, отворите, през които горивото влиза и излиза, и гнездото, срещу което се затваря макарата. Неговите размери - диаметърът на отвора, геометрията на порта и ъгълът на седлото - са машинно обработени до толеранси, измерени в микрони. Втулката е изработена от високовъглеродна стомана, която е закалена до 62 HRC и след това е шлайфана и шлифована до повърхностно покритие от Ra 0,08 µm. Тази твърдост и покритие са от съществено значение, тъй като макарата се движи в рамките на втулката милиони пъти годишно и всякакви частици от износване, генерирани от плъзгащия контакт, биха ускорили износването и на двата компонента. 1462C24999 е произведен по същата спецификация като оригиналната втулка, като се гарантира, че хлабината между макарата и втулката е възстановена до диапазона 4-6 µm, който изисква оригиналният дизайн на Bosch.

Диаметърът на отвора на втулката определя хлабината с макарата. Твърде тясна хлабина ще доведе до залепване на макарата, което ще доведе до неравномерно дозиране и потенциална повреда на помпата. Хлабината, която е твърде хлабава, ще позволи прекомерно изтичане, намалявайки максималния поток на помпата и причинявайки загуба на мощност при високо натоварване. 1462C24999 е произведен с отвор, който е шлифован до диаметър от 6 000 mm +0.002 mm, като се гарантира, че с нова макара (диаметър 5,996 mm ±0,001 mm), луфтът е в рамките на спецификацията 4-6 µm. Гилзата също така съдържа входните отвори - четири отвора, които са лазерно пробити до точен диаметър. Тези портове са разположени така, че да съответстват на контролния ръб на макарата, като гарантират, че площта на потока се увеличава линейно с движението на макарата. Седалката на ръкава е шлифована под ъгъл от 90 градуса с повърхностно покритие, което предотвратява залепването на макарата в затворено положение.

Отворът на втулката се износва с времето, докато макарата се плъзга напред-назад. Износването не е равномерно; то е най-голямо в точките, където контролният ръб на макарата преминава през входните отвори, тъй като високоскоростното гориво създава ефект на локализирана ерозия. Когато хлабината надвиши 12 µm, изтичането става значително и максималният поток на клапана се намалява. Първият симптом е загуба на мощност при високо натоварване - помпата не може да достави необходимия поток, защото твърде много гориво изтича през макарата. Истинският 1462C24999 е произведен от материал, който е устойчив на тази ерозия, а усъвършенстваната повърхност намалява първоначалната степен на износване. В обикновена втулка материалът може да е по-мек или покритието по-грубо, което води до по-бързо увеличаване на хлабината.

Смяната на втулката изисква разглобяване на SCV клапана - процедура, която обикновено се извършва от специалист с пресов инструмент и хонингов дорник. Старата втулка се изтласква от тялото на клапана, а новата втулка се притиска. Критичната стъпка епроверка на хлабината при пресоване: втулката трябва да е с лека намеса (0,01-0,02 mm) в тялото на клапана, за да се предотврати изтичане около външния диаметър на втулката. Ако пасването е твърде стегнато, ръкавът може да се изкриви; ако е твърде разхлабен, горивото ще заобиколи макарата. 1462C24999 е произведен с външен диаметър, който е с 0,015 mm по-голям от отвора на тялото на клапана, осигурявайки постоянно притискане. След монтажа отворът трябва да бъде преточен, за да се гарантира, че е кръгъл и без изкривявания, причинени от процеса на пресоване.

Q1: Как мога да разбера дали маншонът ми е износен над експлоатационния лимит, без да разглобявам вентила?
→ Следете зададения ток на дозиращия вентил при пълно натоварване. Ако токът надвишава 85 % работен цикъл и налягането в релсата е все още ниско, утечката вероятно е прекомерна - луфтът на втулката се е увеличил. Тестът за падане на налягането на стенд е окончателният метод, но работният цикъл е добър индикатор.

Q2: Мога ли да сменя втулката без да сменям макарата?
→ Не. Макарата и втулката са съвпадаща двойка - замяната само на една ще доведе до хлабина, която е или твърде тясна, или твърде разхлабена. И двата компонента трябва да се сменят заедно, за да се осигури правилната хлабина от 4-6 µm.

Q3: Защо моят Duramax показва спад на налягането на горивото само при високи обороти, а не на празен ход?
→ При високи обороти помпата работи при максимален дебит и изтичането покрай макарата е по-значително. При празен ход търсенето на поток е ниско и течът не влияе на налягането. Износеният ръкав е най-вероятната причина.

Q4: Какъв е типичният експлоатационен живот на ръкава в помпа CP3?
→ При редовна смяна на горивния филтър (на всеки 20 000 км) и чисто гориво, маншонът ще запази хлабината си за 200 000–250 000 км. При приложения с лошо качество на горивото или смеси с високо съдържание на биодизел животът може да бъде по-кратък.

Q5: Инсталирах нов маншон, но вентилът все още показва силен теч - какъв може да е проблемът?
→ Макарата може също да е износена или втулката да е била повредена по време на монтажа (набраздена или изкривена). Проверете диаметъра на макарата и отвора на втулката за повреди. Също така проверете дали притискането е правилно - хлабавото прилягане ще причини изтичане около външния диаметър на втулката.

Q6: Втулката изисква ли специално смазване преди монтаж?
→ Втулката трябва да се смаже с чисто дизелово гориво, преди да се натисне в тялото на клапана. Не използвайте грес или масло - те могат да замърсят горивната система и да повлияят на калибрирането. Самото гориво е смазката за интерфейса макара-втулка.
