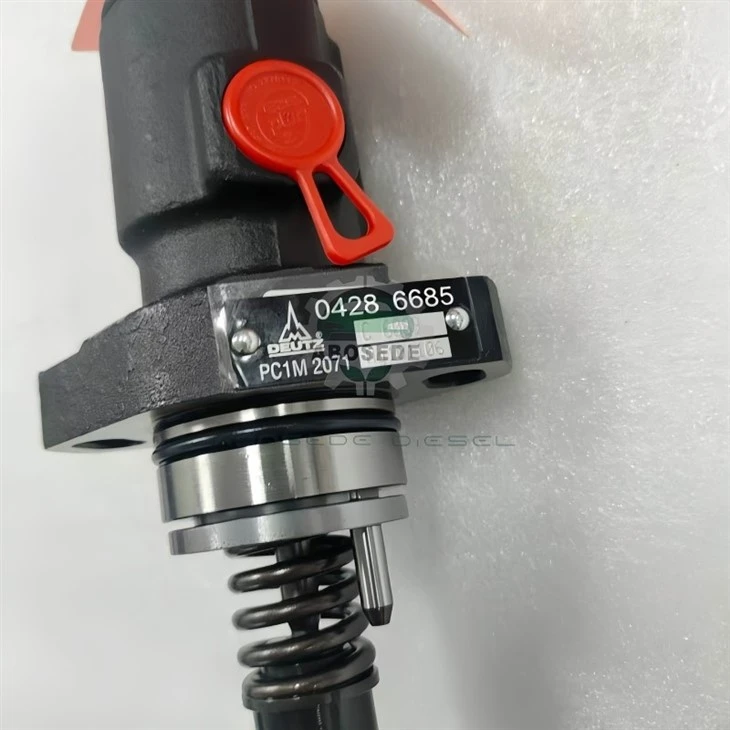

04286685 Механична помпа на Deutz – Cam-задвижвана прецизност с нулева-зависимост от ECU

Съвременните системи Common Rail разчитат на деликатна екосистема от сензори, соленоиди и алгоритми със затворен цикъл. Но когато тази екосистема се провали в отдалечен минен обект или прашно поле за жътва, отстраняването на неизправности се превръща в кошмар. The04286685предлага различно предложение:чисто механично подаване на гориво, задвижван директно от разпределителния вал на двигателя, без ECU, без CAN шина и без електромагнитни смущения, които да повреждат. Всяко събитие на впръскване се диктува от прецизно шлифован профил на гърбицата и центробежно управляван преден механизъм – система, която захранва двигателите на Deutz от десетилетия и продължава да бъде предпочитаният избор за оператори, които ценятвъзможност за обслужване на място пред цифрова сложност.

Тази помпа не е реликва; това е астратегически компонентза двигатели, които трябва да работят при екстремни температури (–30 градуса до +60 градуса), с променливо качество на горивото и където разходите за престой надхвърлят цената на простотата. 04286685 доставя постоянен обем гориво на такт в диапазон на скорост от500 до 2600 об./мин, с вграден механичен регулатор на спадане, който осигурява стабилен празен ход и предотвратява бягство – всичко това без нито един ред код.

Помпата работи напринцип на възвратно-постъпателното бутало: спирален жлеб, машинно изработен върху буталото, определя ефективния ход, докато нагнетателният клапан контролира щракащото действие при отваряне и затваряне. Основните елементи на дизайна включват:

Диаметър на буталото:10,5 mm (закалена инструментална стомана с азотирана повърхност)

Максимално повдигане на буталото:12,8 mm (определено от основния кръг на гърбицата и височината на носа)

Повдигане на нагнетателния клапан:2,2 mm с aконфигурация с двойна пружина– лека пружина за първоначално отваряне и тежка пружина за бързо затваряне, намалявайки вторичното впръскване.

Тип управител:Хидравлично-механичен центробежен регулатор спроменливо увисване(регулируема от 3% до 10%) – идеална за генераторни комплекти, изискващи изохронен режим или работа в режим на спад.

Автоматично изпреварване на времето:Инерционен механизъм с маховик върти гърбичния пръстен спрямо задвижващия вал, изпреварвайки момента на впръскване с до 12 градуса на коляновия вал, докато скоростта на двигателя се повишава от 600 до 2200 об./мин.

Корпусът на помпата е aалуминиева отливка от една частс интегрирани горивни галерии, намаляващи потенциалните пътища за изтичане. Задвижващият вал се характеризира с aшпонков конускойто се свързва със зъбната предавка на двигателя – без ангренажна верига или ремък, осигуряващ постоянна ъглова синхронизация.

04286685 е OEM-еквивалентен заместител за следната индустриална серия двигатели Deutz (консултирайте се със серийния номер на вашия двигател за точния вариант):

Deutz FL 1011 / 1012– 2, 3, 4 и 6-цилиндрови версии (напр. BF4M1011, BF6M1012)

Deutz FL 2011 / 2012г– включително конфигурации с водно и въздушно охлаждане (напр. BF4M2012, BF6M2012)

Deutz 1013 / 1015– ранни производствени модели без електронно управление (напр. BF6M1013EC, но с опция за механична помпа)

Deutz TCD 2013г– само за варианти преди комън рейл (проверете типа на вашата система за впръскване)

Често срещаните приложения включват:

Селскостопански трактори (същите Deutz‑Agro, Same, Lamborghini)

Челни товарачи и багери (Liebherr, Atlas, O&K)

Стационарни генераторни комплекти (FG Wilson, Caterpillar OEM, Cummins Power Generation с базови двигатели Deutz)

Морски спомагателни двигатели и задвижване на риболовен кораб

Критична бележка за монтаж:Тази помпа естранично монтирани се задвижва от зъбните колела на двигателя. Уверете се, че броят на зъбите на задвижващото зъбно колело съответства на вашия двигател (обикновено 22 или 24 зъба); 04286685 се доставя със стандартния съединител с 22 зъба, но се предлага адапторна втулка за зъбни колела с 24 зъба.

Не е необходим софтуер за калибриране– Всички настройки са механични: позицията на рейката задава максималното гориво, спирачният винт на празен ход контролира горивото при ниска скорост, а времето се променя чрез добавяне/премахване на подложки зад монтажния фланец. Всеки компетентен дизелов механик може да изпълни тези задачи с основни ръчни инструменти.

Имунизиран срещу електрически удари– Удари от мълния, обръщане на полярността на батерията или пикове на алтернатора не засягат 04286685. Единственият му електрически компонент е соленоид за изключване (12V или 24V) – който лесно се заобикаля при спешни случаи.

Прозрачна диагностика– Ниска мощност? Черен дим? Труден старт? Проверете трите физически параметъра: свободно движение на стелажа, подравняване на маркировката за синхронизация и напрежение на пружината на подаващия клапан – не е необходим инструмент за сканиране.

По-ниска цена на притежание– Без скъпи сензори за налягане, без кодиране на инжектора и по-опростен процес на възстановяване (буталото и цилиндърът могат да се сменят поотделно, без да се сменя цялото тяло на помпата).

Подравняване на времето:Завъртете двигателя до ГМТ на цилиндър #1 (такт на компресия). Поставете манометър със стрелка през отвора за синхронизиране на фланеца на помпата, за да намерите собствената маркировка за ГМТ на помпата – след това завинтете помпата към корпуса на скоростната кутия с определената дебелина на подложката. Използвайте предоставения калкулатор за подложки (QR код), за да коригирате времето според цетановото число на горивото и надморската височина на вашия двигател.

Грундиране:Напълнете кухината на помпата с чист дизел през входния отвор, преди да завъртите – сухият старт може да удря буталото при под 10 оборота.

Регулиране на багажника:Задайте винта за спиране на максималното гориво, така че пълният ход на стойката да се достигне само когато рамото на регулатора докосне ограничителя на максималната скорост – това предотвратява прекомерното зареждане с гориво по време на претоварване.

Разработване:Пуснете двигателя на празен ход за 15 минути, след това при 50% натоварване за 30 минути, като проверявате за течове на гориво и слушате за необичайно чукане (което показва неправилно време).

Q1: Мога ли да заменя повредена помпа Common-Rail с 04286685 на моя двигател Deutz TCD?
Не – TCD двигателите са проектирани изключително за впръскване Common-Rail. Цилиндровата глава, разпределителният вал и горивопроводите са несъвместими. Тази помпа е предназначена за двигатели, които първоначално са имали механично впръскване (серия FL/F). Винаги проверявайте типа впръскване на вашия двигател, като използвате табелата на модела.

В2: Двигателят ми работи грубо при ниска скорост – помпата ли е виновната или инжекторите?
Обикновено грубият празен ход се причинява от неравномерно подаване между цилиндрите. 04286685 има aрегулиране на равномерносттавинт от страната на помпата – завъртането му леко променя хода на буталото за цилиндъра със слаба доставка. Препоръчваме обаче първо да извършите тест за изтичане на инжекторите; ако всички са в рамките на 10% вариация, тогава регулирайте помпата.

Q3: Какъв е препоръчителният интервал за основен ремонт за тази помпа при тежък режим на работа (напр. 24/7 обслужване на генератор)?
За продължителна работа при 80% натоварване препоръчваме aвизуална проверка на всеки 8000 часаи пълно възстановяване (бутало, цилиндър, подаващ клапан, тежести на регулатора) при16 000 часа. Признаците за износване включват повишен черен дим, намалена мощност и забавяне на реакцията на регулатора по време на приемане на натоварване.

Q4: Мога ли да пусна тази помпа с биодизел (B30) или синтетичен HVO?
Да – азотираното бутало издържа на по-ниската смазваща способност на биодизеловите смеси. Въпреки това, по-високото цетаново число и по-ниската плътност на HVO може да изискватзабавяне на статичното време с 2–3 градусаза да избегнете прекомерно налягане в цилиндъра. Консултирайте се с таблицата за регулиране на подложките в ръководството – ние предоставяме конкретни стойности за различни видове гориво.

В5: Загубих подложките за синхронизация – мога ли да ги купя отделно?
Абсолютно. Подложките се предлагат с дебелина 0,1, 0,2 и 0,5 mm (номера на части 04286685‑SH01, ‑SH02, ‑SH05). Можете да ги комбинирате, за да постигнете точното отместване на времето. Никога не използвайте импровизирани подложки – неравномерната дебелина може да изкриви корпуса на помпата и да причини блокиране на буталото.

В6: Как да различа оригинален 04286685 от китайски клонинг?
Оригиналните помпи имат aщамповано лого "Deutz".и апартиден номер лазерно гравиранна корицата на губернатора. Освен това държачът на подаващия клапан има aшайба от червен анодизиран алуминий– клонингите използват обикновена стомана. В допълнение, оригиналните помпи включват протокол от фабрично изпитване с индивидуални измервания на потока за всеки цилиндър; фалшивите единици никога не предоставят това.
