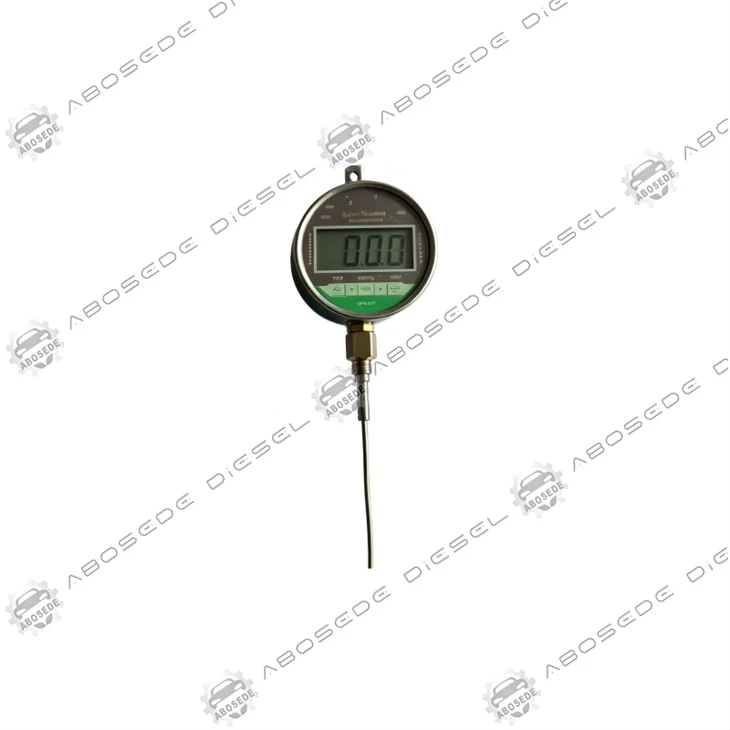

C7/C9 & C-9 Dynamic Armature Lift Gauge Stand – Измерване на изместване на базата на скоростта за валидиране на реакцията на HEUI инжектор

В инжектор HEUI магнитното поле на соленоида дърпа арматурата нагоре, като компресира възвратната пружина и позволява на маслото под високо-налягане да влезе в камерата на усилвателя. товадинамично повдигане-действителното изместване на арматурата по време на събитието на инжектиране-не е фиксирана константа; варира в зависимост от температурата на маслото, налягането в релсата и износването на соленоида. И все пак повечето сервизи измерват повдигането на арматурата статично (с де-изключен инжектор), което разкрива само позицията на покой, а нефункционален инсултпри условия на работа. TheC-Серия Dynamic Armature Lift Gauge Standпроменя това чрез включване на aпружинно{0}}натоварена контактна сондакойто проследява движението на арматурата, докато соленоидът е електрически захранван, улавяйки кактомаксимална амплитуда на повдиганеи назабавяне на началото на повдигането-два параметъра, които пряко влияят върху времето и количеството на впръскване. За разлика от статичното измерване, динамичното повдигане отразява реалния -световен електро-механичен отговор на инжектора, като идентифицира проблеми като износени водачи на арматурата, слаби възвратни пружини или начално размагнитване на соленоида, които статичните проверки биха пропуснали.

Динамичното поведение на арматурата се управлява от баланса на три сили:

Магнитна сила(пропорционално на квадрата на тока на намотката и обратно пропорционално на квадрата на въздушната междина)

Пружинна сила(линейно пропорционално на изместването)

Хидравлично амортизиране(от маслен филм между арматурата и водача)

Полученото изместване във времето следва не-линейна траектория: бързо първоначално ускорение, плато при максимално повдигане и по-бавно връщане. Theкритичен параметъревреме за достигане на 90% от максималното повдигане-метрика, която улавя комбинираното състояние на магнитната верига и хлабината на механичния водач. Стендът за динамичен манометър осигурява както амплитудата (0,08–0,13 mm за C7/C9 HEUI), така и времевата константа (обикновено 1,8–2,5 ms), което позволява на сервизите да класифицират инжекторите в категории „бърза“, „номинална“ и „бавна“ реакция.

Динамичната стойка за повдигане от серията C- се основава на твърдостта на стойката със статична междина, но добавявисоко{0}}модул за измерване на честотна лента:

Сонда с ниска{0}}инерция– стилус с керамичен -върх (маса По-малка или равна на 1,2 g), която следва движението на арматурата с < 0,2 ms закъснение при проследяване. Сондата е предварително натоварена с пружина с постоянна-сила (0,5 N), за да поддържа контакт, без да възпрепятства движението на арматурата.

Интегриран LVDT сензор– линеен променлив диференциален трансформатор с обхват 0–0,5 mm, разделителна способност 0,001 mm и честотна характеристика 5 kHz (достатъчна за улавяне на 200–300 Hz трептене на арматурата).

Блок за кондициониране на сигнала– усилва LVDT изхода и осигурява буферирано аналогово напрежение (0–10 V) за свързване към осцилоскоп или система за събиране на данни.

Соленоиден драйвер– вграден-генератор на-контролирани импулси, който може да захранва соленоида на инжектора с програмируем импулс (50–2000 µs, до 5 A), възпроизвеждайки задвижващия сигнал на ECU.

Тригерен вход– приема външен TTL сигнал за синхронизиране на измерването с ъгъла на въртене на двигателя (за тестване на-двигател).

Основата на стойката остава идентична със статичната версия, като гарантира, че инжекторът е позициониран последователно и за двете измервания.

Измерването на динамичното повдигане е процес в три-стъпки:

Монтаж и електрическо свързване– поставете инжектора в фиксиращия пръстен на стойката и свържете проводниците на драйвера на соленоида към клемите на инжектора (полярност-чувствителен; стойката включва обратна-защитна верига).

Позициониране на сондата– спуснете контактната сонда, докато докосне повърхността на арматурата; нулирайте изхода LVDT.

Приложение и запис на пулса– изпратете 1500 µs енергизиращ импулс (стандартно за C7/C9 HEUI) и запишете формата на вълната на изместването спрямо времето с помощта на осцилоскоп или опционалния USB регистратор на данни.

Системата автоматично изчислява:

Максимално повдигане (L_max)– пиково изместване по време на импулса.

Време на нарастване (t_10-90)– време от 10% до 90% от L_max.

Време за утаяване– време за достигане на стабилно максимално повдигане.

Забавяне на връщането– време от края на импулса до контакта на котвата с ограничителя.

Параметър	C7/C9 HEUI	C-9 HEUI
Максимално повдигане (номинално)	0,100–0,115 mm	0,095–0,110 мм
Време на нарастване t_10-90	По-малко или равно на 2,2 ms	По-малко или равно на 2,0 ms
Време за утаяване	По-малко или равно на 3,5 ms	По-малко или равно на 3,2 ms
Забавяне на връщането	По-малко или равно на 1,2 ms	По-малко или равно на 1,0 ms
Препоръчителен тестов пулс	1,500 µs @ 2.5 A	1,200 µs @ 3.0 A

Инжекторите, превишаващи ограничението за време на нарастване, обикновено страдат от:

Прекомерна хлабина на водача (>0,020 mm), причинявайки загуби-от демпфиране на масло.

Слаба възвратна пружина(намалено предварително натоварване), забавящо първоначалното ускорение на арматурата.

Деградация на соленоидната намотка(повишено DC съпротивление > 1,2 Ω) намаляване на магнитната сила.

В1: Може ли измерването на динамичното повдигане да се извърши на инжектор, който вече е монтиран в двигателя?
Не-стойката за габарити изисква инжекторът да бъде премахнат и поставен в приспособлението. Драйверът на соленоида трябва да бъде свързан директно към клемите на инжектора, което не е възможно при монтиран инжектор.

Q2: Как температурата на маслото влияе върху отчитането на динамичното повдигане?
Вискозитетът на маслото влияе върху хидравличното затихване-по-топлото масло намалява затихването, осигурявайки малко по-високо повдигане и по-кратки времена на издигане. Препоръчваме извършването на теста при 40 градуса ±2 градуса (стандартна температура в цеха). Включената сонда за термодвойка може да следи температурата на маслото, ако инжекторът е предварително-загрят.

Q3: Какъв е максималният захранващ ток, който вътрешният драйвер може да достави?
Драйверът е оценен за 8 A пиков и 5 A непрекъснат, което покрива всички варианти на HEUI инжектори. Продължителността на импулса може да се програмира до 5000 µs за диагностични цели, въпреки че стандартният тест използва 1500 µs.

Въпрос 4: Мога ли да използвам стенда за динамично повдигане, за да тествам инжектори от двигатели HEUI, различни от -Caterpillar (напр. Perkins)?
Да-при условие, че инжекторът използва същата геометрия за монтаж на соленоид. Стойката включва универсална адаптерна плоча със сменяеми фиксиращи пръстени. За конкретни указания вижте таблицата за съвместимост на адаптера в ръководството.

В5: Каква е препоръчителната честота на дискретизация за улавяне на вълновата форма на повдигане?
Препоръчваме 10 kHz или по-висока. Аналоговият изход на LVDT модула може да бъде семплиран с всеки стандартен осцилоскоп или DAQ. За семинари без обхват предлагаме USB регистратор на данни, който улавя 1000 точки на импулс и показва формата на вълната на компютър.

Q6: Как да разбера дали повдигането на арматурата е недостатъчно, дори ако максималното повдигане е в рамките на спецификацията?
Проверете времето за нарастване-ако t_10-90 надвишава ограничението, но максималното повдигане е правилно, арматурата се ускорява бавно поради замърсяване с масло или износване на водача. Това състояние често предшества загуба на максимално повдигане с 500–1000 работни часа, така че ранното откриване позволява превантивна поддръжка.
