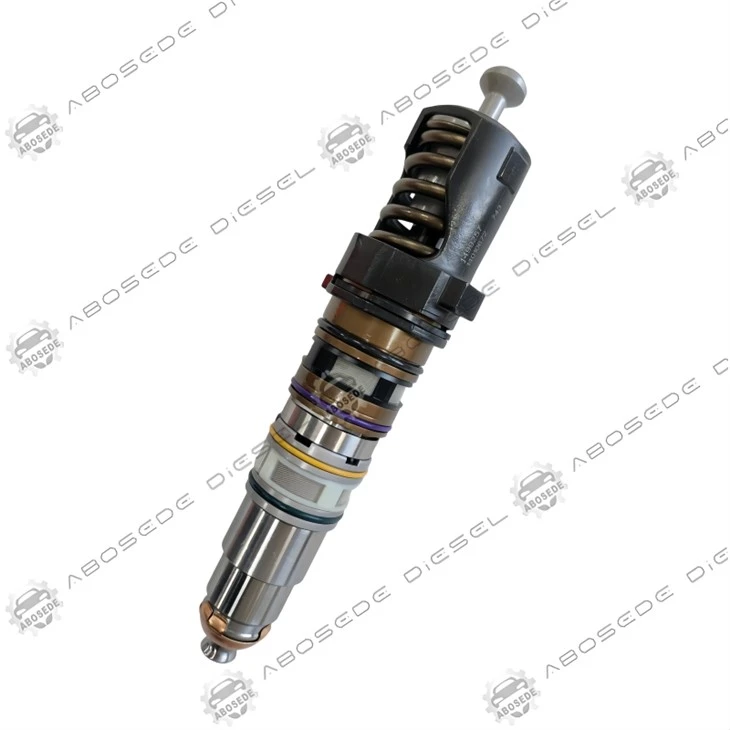

4954646 Инжектор – Потискане на електромагнитни смущения и характеристики на превключване Стабилност за надеждно задействане на инжекцията

В модерен двигател с обща релса инжекторите се задействат от сигнали с ниско напрежение от ECU-обикновено 5V или 12V логически импулси. Въпреки това средата на двигателя е електрически шумна. Алтернаторът, системата за запалване, електрическите вентилатори за охлаждане и дори съседните кабели на инжектора генерират електромагнитни смущения (EMI), които могат да се свържат с линиите за управление на инжектора. Смущение от 1 µs в задействащия сигнал може да забави отварянето на контролния клапан с 5-8 µs, измествайки момента на впръскване с до 0,15 градуса ъгъл на коляновия вал при 1800 rpm-достатъчно, за да увеличи вариацията на NOx от цилиндър към цилиндър с 3-5%. The4954646 инжекторе проектиран с anинтегриран филтър за потискане на EMIи астабилизирана превключваща веригакоето гарантира, че соленоидът отговаря само на предвидената команда на ECU, филтрирайки електрическия шум, който иначе би причинил грешки във времето. Тази статия разглежда електромагнитната съвместимост на 4954646, приложението му в среди със силни смущения и диагностичния подход, който потвърждава стабилността на характеристиките му на превключване-без да се повтаря каквото и да е предишно съдържание за обратно налягане, градиент на налягане, поведение при презареждане, магнитна сила или задържане на спрей.

Двигателният отсек е наситен с електромагнитен шум от множество източници:

Алтернатор:Високочестотен шум при превключване от токоизправителните диоди.

Електрически вентилатори:Управляваните с ШИМ двигатели генерират широколентов шум.

Напречен разговор по кабела:Съседните инжекторни или сензорни кабели могат капацитивно да свързват шума.

Система за запалване (ако има):Искрите с високо напрежение създават широколентови EMI.

4954646интегрирана схема за потисканесе справя с тях с двуетапен подход:

Нискочестотен RC филтър:Мрежа от резистор-кондензатор на сигналната линия намалява високочестотния шум над 1 MHz.

Феритно зърно:Пасивен компонент на захранващата линия потиска високочестотния шум, като го разсейва като топлина.

📈 Потискане на шума (лента 10-100 MHz):
Стандартен инжектор: 20-25 dB затихване → Шумът достига драйвера → Трептене на тригера ±1-2 µs
4954646: По-голямо или равно на 40 dB затихване → Ефективно блокиран шум → Трептене на тригера По-малко или равно на 0,2 µs

Потискането на EMI не засяга нормалната работа на инжектора-филтърът е прозрачен за контролния сигнал. Theпрофил на нарастване на тока(10% до 90% от тока на изтегляне) остава постоянен, независимо от шумовата среда.

Време на нарастване (без шум):0,32 ms ± 0,01 ms.

Време на нарастване (с типичен EMI):0,32 ms ± 0,01 ms-без измеримо влошаване.

Тази последователност гарантира, че изчислението на престоя до количеството на ECU не се влияе от електрическата среда, осигурявайки надеждна работа дори в най-шумните двигателни отделения.

4954646 се монтира, като се използва стандартната процедура за соленоиден инжектор. За да се гарантира, че потискането на EMI е ефективно, кабелният сноп трябва да е в добро състояние:

Завъртете конуса за високо налягане към72‑76 N·m; скоба към48‑52 N·m.

Въведете IQA кодове и извършете калибриране с нулево количество.

Карайте 50-100 км за пълна адаптация.

Проверете кабелния сноп на инжектора за:

Повредено екраниране:Всяко счупване на щита на колана ще позволи навлизането на шум.

Разхлабени конектори:Разхлабената връзка увеличава импеданса и може да причини шумово свързване.

Разделяне на маршрута:Кабелите на инжекторите трябва да бъдат отделени от кабелите за висок ток (напр. стартер, алтернатор).

Очакван резултат:Стойностите на корекцията на инжектора трябва да са стабилни и в рамките на ±1,0 mg, без периодични колебания, които биха могли да показват грешки при задействане, свързани с шума.

Грешките във времето, свързани с EMI, могат да бъдат трудни за диагностициране, защото са периодични и често зависят от температурата. Въпреки това, следните индикатори предполагат, че EMI ​​засяга инжекторите:

Прекъснати коригиращи скокове:Корекционните стойности внезапно се променят с 1-2 mg и след това се връщат към нормалните си стойности.

Колебания в оборотите на двигателя:Нестабилен празен ход, който не може да се отдаде на качеството на горивото или механични проблеми.

Отчитане на инструмента за диагностика:Някои разширени инструменти могат да показватцелостта на тригерния сигнал-ако тази стойност е ниска, вероятно има EMI.

Проактивна проверка:Ако подозирате EMI, използвайте осцилоскоп, за да заснемете сигнала за задействане на инжектора в конектора на ECU. Потърсете високочестотен шум, който може да се свързва в сигналните линии. Чист сигнал с<50 mV noise is ideal; if you see >200 mV шум, проучете кабелния сноп и шума на алтернатора.

Въпрос 1: Как 4954646 се различава от 4704357 по отношение на електрическите характеристики?
4704357 се фокусира върхутолеранс на промяна на налягането в релсата-поддържане на постоянство по време на преходни процеси на налягането. 4954646 се фокусира върхуПотискане на EMI-защита на задействащия сигнал от електрически шум. И двата са соленоидни инжектори за подобни семейства двигатели, но се отнасят до различни фактори на околната среда. Те не са взаимозаменяеми без повторно калибриране на ECU.

Q2: Виждам периодични коригиращи скокове, които изглеждат по-лоши, когато вентилаторът на климатика работи. Възможно ли е това да е EMI?
Да-вентилаторите, управлявани с ШИМ, са често срещан източник на електромагнитни смущения. Шумът може да се свърже с тригерните линии на инжектора, причинявайки периодични грешки в синхронизирането. Подтискането на EMI на 4954646 е предназначено да филтрира този шум, но ако кабелният сноп е повреден или неправилно насочен, шумът все пак може да достигне до инжектора. Проверете екранировката на колана и разделянето на маршрута.

Q3: Може ли 4954646 да се използва с ECU за следпродажбено обслужване, което има различно напрежение на задействане?
EMI филтърът на 4954646 е предназначен за драйвера Bosch EDC17/EDC21, който използва 12V тригерен сигнал. Ако следпродажбеното ECU използва различно напрежение (напр. 5V), реакцията на филтъра може да се промени, намалявайки неговата ефективност. Препоръчваме да използвате инжектора с ECU, за който е калибриран.

Q4: EMI филтърът влияе ли върху закъснението при отваряне на инжектора?
Филтърът е проектиран да бъде прозрачен за управляващия сигнал-времеконстантата RC е избрана така, че филтърът да не забавя задействащия сигнал. Закъснението при отваряне не се променя от наличието на филтър. Филтърът отслабва само високочестотен шум над 1 MHz.

В5: Виждам високочестотен шум в сигнала за задействане на инжектора. Филтърът на 4954646 достатъчен ли е, за да го почисти?
Филтърът на 4954646 осигурява по-голямо или равно на 40 dB затихване от 10-100 MHz. Ако шумът е в този диапазон, той ще бъде ефективно потиснат. Въпреки това, ако шумът е с по-ниска честота (напр.<1 MHz), the filter will be less effective-this type of noise usually comes from the alternator or ignition system. In such cases, check the alternator condition and the wiring harness shielding.

Q6: Мога ли да използвам 4954646 на превозно средство с 48V мека хибридна система?
4954646 е проектиран за 12V тригерни сигнали. В 48V система драйверът на инжектора обикновено е изолиран от 48V шината, така че тригерният сигнал остава на 12V. EMI средата в 48V система може да е различна (шум при превключване с по-високо напрежение), но филтърът на 4954646 е ефективен срещу широк диапазон от EMI. Препоръчваме да проверите качеството на тригерния сигнал с осцилоскоп след инсталиране.
