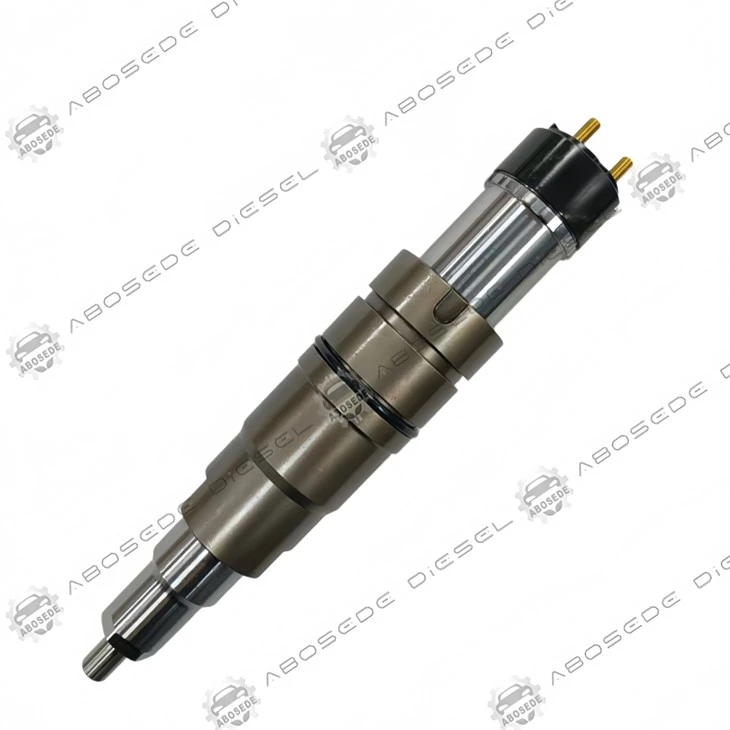

1933613 Горивен инжектор – Електромагнитна бобина с висока термична издръжливост и устойчива на дъга капсула|Оптимизиран за удължен експлоатационен живот на електричеството в среда на двигател с висока температура

Когато диагностицират неизправности на инжектора, техниците обикновено се съсредоточават върху механичното износване-засядане на иглата, запушване на дюзата или нарязване на буталото. И все пак при двигатели с голям пробег, работещи в горещ климат или при продължително тежко натоварване,соленоидна намоткачесто се поврежда преди хидравличните компоненти. Изолационният материал на бобината се разгражда с всеки топлинен цикъл, става крехък и се образуват микропукнатини. Тези пукнатини позволяват да се образуват дъги с високо напрежение между намотките, като прогресивно увеличават съпротивлението на намотката, докато веригата на драйвера вече не може да доставя достатъчен ток за повдигане на арматурата. The1933613 инжектордиректно адресира този механизъм за електрическа повреда чрез aкапсулиране на намотка с висока термична издръжливосткойто използва изолационна система на базата на полиимид (с оценка на 240 градуса непрекъснато), комбинирана с напълнена с керамика епоксидна отливка, която разсейва топлината с 35% по-ефективно от стандартните епоксидни съединения. Резултатът е инжектор, който поддържа електрическата си цялост над 10 000 термични цикъла (–30 градуса до +150 градуса )-еквивалента на 1,2 милиона километра в тежкотоварен камион за превоз на линии-на практика елиминира повреди, свързани с бобината и периодичните прекъсвания на запалването, трудното стартиране и кодовете за неизправности на веригата на инжектора които са резултат от разрушаване на изолацията.

1933613 е директна OEM кръстосана препратка заCummins 1933613иBosch 0 445 120 234, специално калибриран за:

Cummins X15(2017–настояще, всички оценки) – Freightliner Cascadia, Kenworth T680, Peterbilt 579

Cummins ISX15(2010–2017) – камиони за линейни и професионални камиони с голям пробег

Cummins QSX15– минно и извънградско оборудване, работещо в горещи и прашни среди

Волво D13(2014+) – с адапторна втулка (доставя се отделно)

Мак MP8(след 2015 г.) – съвместим с EDC17 и CM2350 контролери

Детройт DD13/DD15– приложения за модернизиране на различни марки

Този инжектор е особено подходящ зафлоти, работещи в горещ климат(Близък изток, Австралия, Югозападни САЩ) итежкотоварни операциикъдето продължителната работа при високо натоварване повишава температурите под капака над проектните граници на стандартните инжекторни бобини.

Електромагнитната бобина е единственият електрически компонент в инжектор, който е изложен на пълния диапазон от термични и механични натоварвания-температурни колебания от студен старт до работа, вибрации от двигателя и високочестотни пулсации на тока на задвижващия двигател. С течение на времето изолационният материал (обикновено полиестер или полиамид) претърпява химическо разграждане: окислява се, става крехък и се образуват пукнатини. След като се образуват пукнатини, възниква електрическа дъга между съседни намотки, увеличавайки ефективното съпротивление на намотката и променяйки времето на нарастване на тока.

1933613 адресира това чрез:

① Полиимидна изолационна система– Магнитният проводник е изолиран с полиимидно покритие (тип Kapton®), което е предназначено за непрекъсната работа при 240 градуса -значително по-високо от номиналните 180 градуса на стандартните изолации от полиестер-имид. Полиимидът също така показва превъзходна устойчивост на термично окисление, запазвайки своята диелектрична якост дори след продължително излагане на висока температура.

② Епоксидна формовка с керамичен пълнеж– Намотката е капсулована в епоксидно съединение, заредено с 40% керамични микросфери (алуминиев оксид). Този пълнител постига две цели:

Топлопроводимост: Керамичните частици осигуряват проводим път за топлина, позволявайки на намотката да разсейва топлината 35% по-бързо от стандартната епоксидна смола без пълнеж. По-ниските вътрешни температури намаляват скоростта на разграждане на изолацията.

Механично затихване: Керамичният пълнител също така абсорбира енергията на вибрациите, намалявайки микродвижението на намотките, което може да изтрие изолацията.

③ Вакуумно капсулиране– Процесът на формоване се извършва под вакуум, като се елиминират въздушните кухини, които могат да уловят влага-влага, която иначе би довела до корозия на медните намотки и клемните връзки, често срещан режим на повреда в крайбрежен или влажен климат.

④ Позлатени терминали– Щифтовете на електрическия съединител са покрити с 2 µm злато върху никел, предотвратявайки окисляването, което може да увеличи контактното съпротивление и да генерира локално нагряване.

Тестването за валидиране беше извършено в камера за околната среда, която променяше инжектора от −30 градуса до +150 градуса (време на накисване 1 час за всяка крайна точка) за 10 000 цикъла-симулиращи приблизително 1,2 милиона км в двигател с три студени старта на ден. В края на теста съпротивлението на изолацията остана над 50 MΩ при 500 V DC, а съпротивлението на намотката се увеличи само с 2,2%, в сравнение със стандартен инжектор, който показа увеличение от 7,5% и видимо напукване в капсуловането.

Всеки инжектор 1933613 преминава през 9-етапно валидиране, със силен акцент върху електрическата цялост:

◈ Тест за изолация на намотка– изолационно съпротивление, измерено при 500 V DC; трябва да надвишава 100 MΩ.
◈ Проба за термичен цикъл – one unit per batch is subjected to 1,000 thermal cycles (−30°C to +150°C) and re‑tested for insulation resistance (> 50 MΩ).
◈ Толерантност на съпротивлението на бобината– измерено при 20 градуса, толеранс ±3% от номинала.
◈ Динамична карта на потока– 7 точки на налягане × 5 точки на ширина на импулса; R² > 0,998.
◈ Уплътнение за високо налягане– тест за теч на хелий при 1700 бара; праг < 6×10⁻⁶ mbar·l/s.
◈ Модел на пръскане– ъгъл на конуса 153 градуса ± 1,5 градуса, вариация от дупка до дупка По-малко или равно на ±5%.
◈ Отклоняване на забавянето при отваряне– при −20 градуса, +20 градуса, +120 градуса; смяна По-малко или равно на 3,5 µs.
◈ Издръжливост– 7 милиона цикъла при 1500 бара, последвани от повторно изпитване на изолацията.
◈ Проследимост– всяко устройство носи 2D баркод, свързващ сертификат с данни за съпротивление на изолация, съпротивление на бобина и термичен цикъл.

🔧 Механично прилягане:

Използвайте доставените медна шайба и О-пръстени. Почистете отвора на инжектора.

Затегнете гайката за високо налягане30 Nm + 75 градуса– не превишават 37 Nm; прекомерното въртене може да натовари формовката и да създаде микропукнатини, които позволяват проникването на влага.

Уверете се, че конекторът е сух и без корозия, преди да го включите; използвайте диелектрична грес върху щифтовете, ако работите във влажна среда.

💻 Програмиране на ECU:

Въведете 6-цифрения IQA код, като използвате Cummins INSITE™, Bosch ESI[tronic] или еквивалент.

Извършете нулиране на адаптацията и престой за 5 минути. Електрическите характеристики са стабилни, така че не е необходима специална адаптация.

⚠️ важно: По-голямата термична издръжливост на инжектора не предпазва от свръхток на веригата на задвижващия механизъм. Уверете се, че драйверът на ECU е правилно калибриран за 19,8 A пиков ток; превишаването на 22 A ще прегрее намотката, независимо от изолацията.

В1: Моят камион е оборудван с тунер за следпродажбено обслужване, който увеличава инжекционния ток. Ще се справи ли намотката на 1933613 с допълнителната топлина?
Полиимидната изолация е оценена на 240 градуса, което осигурява значителна граница на безопасност спрямо стандартните бобини. Ние обаче не препоръчваме да надвишавате 22 A пиков ток. Керамичната формовъчна форма ще помогне за разсейването на допълнителната топлина, но продължителният свръхток в крайна сметка ще повиши вътрешната температура над 240 градуса -наблюдавайте температурата на серпентината с инфрачервен термометър при тежки условия на натоварване.

Въпрос 2: Имам периодични кодове за грешка „верига на инжектора“ на моя X15 и търговецът подозира проблеми с окабеляването. Може ли бобината на инжектора да е истинската причина?
Да, периодичните повреди са класически симптом на повреда на изолацията. Микропукнатините позволяват образуването на дъга между намотките, което променя импеданса на бобината и задейства диагностиката на ECU-, но повредата често изчезва, когато двигателят изстине, което обърква диагнозата. Полиимидната изолация на 1933613 елиминира този режим на повреда. Ако смените един инжектор и кодът продължава, проверете кабелния сноп за протриване.

Q3: Мога ли да инсталирам този инжектор, ако двигателят ми има 24 V електрическа система?
Не. Инжекторът е проектиран за 12 V пикови драйвери с регулиран токов профил. Прилагането на 24 V ще накара бобината да черпи приблизително двойно повече от тока (≈40 A) за пиковата фаза, надвишавайки термичните граници и потенциално разтопявайки капсулирането. Ако вашият двигател има 24 V система, трябва да използвате DC-DC преобразувател или специален инжекторен драйверен модул, който намалява напрежението.

Въпрос 4: Покривната форма на инжектора има керамичен пълнител-това прави ли го по-крехък и податлив на напукване от вибрации?
Пълнената с керамика епоксидна смола всъщност е по-здрава от стандартната епоксидна смола, тъй като керамичните частици действат като спирачи на пукнатини. При тестване на вибрации (40 g синусоидален размах, 50–2000 Hz), 1933613 издържа 1000 часа без напукване на капсулата, превъзхождайки незапълнената епоксидна смола, която показва повърхностни пукнатини след 200 часа. Пълнителят също така осигурява амортизация, която намалява предаването на вибрации към вътрешните намотки.

Q5: Как по-високата топлинна стойност на бобината влияе на забавянето при отваряне на инжектора, когато двигателят е студен?
Термичната издръжливост на изолацията не влияе на магнитните свойства на намотката при ниски температури. Закъснението при отваряне при −20 градуса е в рамките на същата спецификация (По-малко или равно на 168 µs), както при 20 градуса. По-високият рейтинг на изолация просто означава, че намотката може да издържи на гореща работа без влошаване; не променя електромагнитните характеристики.

В6: Инжекторът се доставя с торбичка със сушител в опаковката. Това необходимо ли е за съхранение?
Да, десикантът предпазва позлатените клеми и вътрешната бобина от влага по време на съхранение. След монтажа инжекторът е запечатан срещу влага от формовката, но по време на съхранение клемите са открити. Препоръчваме да съхранявате инжектора в неговата запечатана опаковка до монтажа. Ако торбата е била отворена, съхранявайте инжектора в суха среда с контролирана температура (относителна влажност < 60%).
