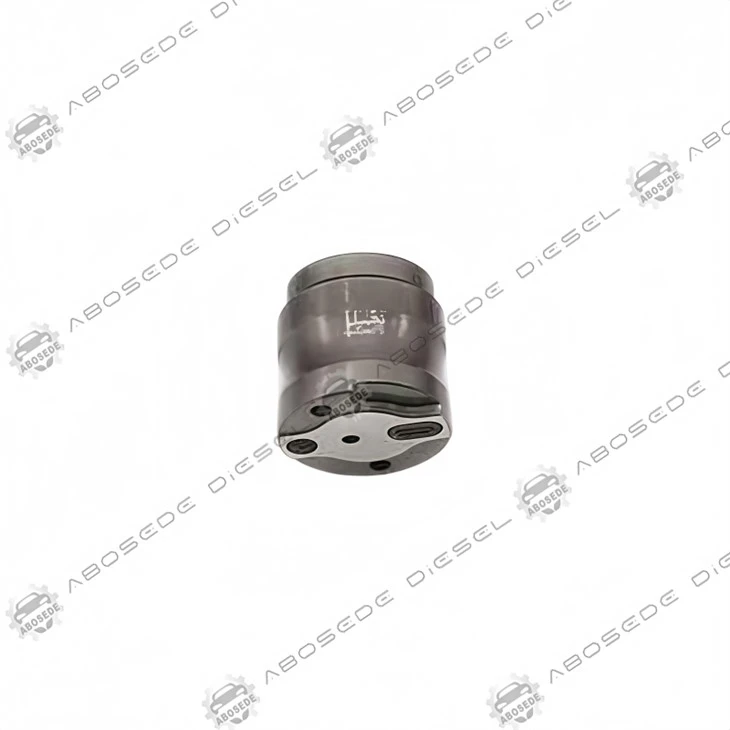

CAT C18 междинна плоча – прецизен дистанционер с интегрирано измерване на потока за MEUI инжектори|9,2 мм височина на стека



В системата Caterpillar C18 MEUI (механично задействан електронно контролиран модулен инжектор),-задвижваща 700+ HP минни камиони, големи багери и високо-скоростни морски кораби-междинната плоча изпълнява двойна роля, която често се разбира погрешно. Освен функцията си за насочване на течности, тази плоча действа катореференция за първично измерениекоето определя издатината на инжектора в горивната камера. Дебелината на плочата от 9,2 mm директно определя разстоянието от лицето на главата на цилиндъра до върха на инжекторната дюза-измерение от решаващо значение за ефективността на горене. Плоча, която е била обновена или е корозирала само с 0,1 mm, променя тази изпъкналост, променяйки съотношението на компресия и ъгъла на проникване на спрея. Увеличаването на издатината с 0,15 mm повишава съотношението на компресия с приблизително 0,5:1, увеличавайки налягането в цилиндъра и рискувайки повреда на уплътнението на главата. Обратно, намаление от 0,15 mm намалява компресията, причинявайки трудно стартиране и бял дим. ADEM V ECM на C18 не може да компенсира грешките на механичното изпъкване; физическото положение на инжектора трябва да е правилно.

Нашият продукт е прецизно-шлифована междинна плоча, проектирана специално за стека инжектори C18 MEUI, произведена отвисокоякостен сферографитен чугунс аникел-фосфорно покритиекойто осигурява устойчивост на корозия и поддържа номиналната дебелина на плочата от 9,2 mm през хиляди работни часове. Табелата е валидирана спрямо оригиналните спецификации на размерите за всички варианти на инжектор C18 (9NZ, 2MW, 3ZJ, 4PN, 5LJ, 6PW, 7SZ, 8KM).



Тази междинна плоча съответства на размерите на следните номера на части за инжектор C18:

Парт номер на инжектора	Референтна плоча	Настройка на издатина
253-0618	10R-2772	Стандартна изпъкналост (номинално 2,5 mm)
211-3028	10R-7228	Голяма-надморска височина (намалена изпъкналост)
291-5911	10R-7230	Морски (оптимизиран за постоянна-скорост)
276-8307	10R-7231	Минно дело (подсилен монтаж)
295-9085	10R-8988	Възстановена сърцевина (изисква подложка)
211-3026	10R-9787	ADEM V ECM (късно производство)
235-1403	10R-3265	Арктически пакет (оптимизиран-студен старт)
253-0597	10R-3265	Висок-поток (650+ HP)
253-0616	10R-3265	Пред-DPF ниво 2
365-8156	20R-8048	Морски с датчик за температура на горивото
374-0705	20R-8048	Добив при тежки-натоварвания
10R-0724	10R-0724	Ранна серия 9NZ (оригинал)

Бележка за критични измерения:Междинната плоча C18 е с номинална дебелина от9,20 мм ±0,02 мм. Промяната в дебелината на плочата влияе пряко върху изпъкналостта на инжектора-промяната на дебелината на плочата от 0,02 mm се равнява на промяна на изпъкналостта от 0,02 mm. Толерансът на изпъкналост за C18 е ±0,15 mm, което изисква плочата да бъде в рамките на 0,02 mm от номинала.



За междинната плоча критичните показатели са точност на размерите и постоянство на потока:

Параметър	Спецификация	Удар на издатина
Дебелина на плочата (номинална)	9,20 мм ±0,02 мм	±0,02 mm=±0,02 mm промяна на издатината
Плоскост на плочата (обща)	< 0.02mm	>0,02 mm=неравномерна изпъкналост
Повърхностно покритие (запечатващи повърхности)	Ra 0,8 μm	>Ra 1,6 μm=изтичане на уплътнение
Диаметър на маслената галерия	10,0 мм ±0,02 мм	< 9.8mm = pressure drop > 0.3 MPa
Отвор за връщане на гориво	3,8 мм ±0,02 мм	>4,0 мм=загуба на налягане на горивото
Целостта на-прехода	0,0 mL/min теч	Всеки теч=риск от замърсяване
Дебелина на покритието	0,020 мм ±0,005 мм	< 0.010mm = corrosion/galling risk

Графична абстракция – Моделът „Протрузионен стек“:
Визуализирайте комплекта инжектори като три компонента, подредени върху главата на цилиндъра: тялото на инжектора, междинната плоча и-задържащата скоба. Дебелината на плочата от 9,2 мм създава правилното разстояние от главата на цилиндъра до гнездото на инжектора, определяйки колко далеч върхът на дюзата стърчи в горивната камера. Тази изпъкналост влияе директно върху проникването и ъгъла на разпръскването на горивото. Неправилна изпъкналост променя взаимодействието на спрея с купата на буталото, причинявайки удар на горивото върху стените на цилиндъра или буталото, увеличавайки емисиите на сажди и въглеводороди. Нашата плоча поддържа номиналната дебелина от 9,2 mm, осигурявайки фабрично-специфицираната изпъкналост от приблизително 2,5 mm (измерена от лицето на главата на цилиндъра до върха на дюзата).



Стабилността на размерите на плочата C18 във времето е от решаващо значение за поддържане на издатината на инжектора. Плочата трябва да е устойчива както на корозия, така и на износване, което може да намали нейната дебелина:

Ковък чугун (ASTM A536 клас 80-55-06):Осигурява необходимата якост за справяне с 28 MPa налягане на маслото и 30 N·m натоварване на скобата без деформация. Високата нодуларност на този клас (95% минимум) осигурява постоянна твърдост и обработваемост.

Безелектрически никел-фосфор (10% P):Покритие с дебелина 0,020 мм, нанесено чрез автокаталитично отлагане. Това покритие не променя размерите на дебелината на плочата (за разлика от галванопластиката, която добавя дебелина не-равномерно), тъй като се нанася върху обработената повърхност с микрометърна точност. Покритието осигурява устойчивост на корозия и свойства против-надраскване, без да се засяга критичната височина на стека от 9,2 mm.

Лазерно-измерена дебелина:Дебелината на всяка плоча еизмерено в шест точкиизползване на лазерен микрометър по време на производството. Плочите, падащи извън 9,18–9,22 мм, се отхвърлят. Измерената дебелина е лазерно -гравирана върху ръба на плочата (напр. "9.20") за проверка от техник.

Визуална иновация – маркиране на дебелината:
Всяка плоча е гравирана със свояизмерена дебелина до 0,01 мм(напр. "9.21") на външния ръб. Това позволява на техниците да проверят правилната дебелина на плочата преди монтажа и да съпоставят плочите на всичките шест цилиндъра за еднаква изпъкналост.



Стъпка 1 – Проверка на дебелината:Измерете дебелината на плочата в три точки около обиколката. Всички измервания трябва да са в рамките на 9,18–9,22 mm. Изхвърлете всяка чиния, надхвърляща този диапазон.

Стъпка 2 – Проверка на плоскостта:С помощта на прецизна линейка се уверете, че двете страни са плоски в рамките на 0,02 mm. Плоча, надвишаваща тази спецификация, ще причини неравномерно затягане и локално напрежение.

Стъпка 3 – Почистване на повърхността:Отстранете всички стари уплътнителни материали и корозия от двете страни, като използвате не-абразивен тампон. Не използвайте мелница или шкурка, тъй като те могат да отстранят покритието или материала.

Стъпка 4 – Монтаж на плочата:Позиционирайте плочата върху монтажните шпилки на инжектора, като се уверите, че каналът за подаване на масло е подравнен с маслената релса. Индексът на цилиндъра трябва да е обърнат към предната част на двигателя.

Стъпка 5 – Момент на затягане:Затегнете скобите-за задържане на инжектора30 N·mв прогресивна последователност: 5 → 10 → 20 → 30 N·m.

Стъпка 6 – Измерване на издатината:С помощта на микрометър за дълбочина измерете издатината на инжектора от лицето на главата на цилиндъра до върха на дюзата. Измерването трябва да бъде 2,5 mm ±0,15 mm. Ако е извън този диапазон, проверете дебелината на плочата и -проверете отново въртящия момент.



Q1: Нашият C18 има грешка "принос на цилиндъра", която се движи между цилиндрите. Инжекторите са нови. Възможно ли е междинната плоча да е проблемът?
Да-ако междинната плоча на единия цилиндър е била преработена или е корозирала, нейната дебелина ще бъде по-малка от тази на другите цилиндри, променяйки изпъкналостта на инжектора и по този начин модела на пръскане на гориво. Неравномерното изпъкване през цилиндрите (повече от ±0,10 mm вариация) ще причини неравномерно подаване на гориво и неизправност при принос на движение. Проверете дебелината на плочата на всички цилиндри и сменете всяка плоча, която се отклонява от 9,20 mm с повече от ±0,05 mm.

Q2: Мога ли да използвам повторно междинната плоча, ако е в добро състояние?
Ако дебелината на плочата е в рамките на 9,18–9,22 mm и двете страни са плоски в рамките на 0,02 mm, повторната употреба е приемлива. Въпреки това, жлебовете на О-пръстените трябва да се проверят за износване-ако жлебовете са износени или корозирали, плочата трябва да се смени. Препоръчваме смяна на плочата при всеки основен ремонт на инжектора (обикновено 8 000–10 000 часа) поради критичния характер на спецификацията на дебелината.

Q3: Как се сравнява безелектрическото никелово покритие с OEM фосфатното покритие?
Безелектрическото никелово покритие е значително по-трайно от фосфатното: то осигурява еквивалентна твърдост 50 HRC (срещу 30 HRC за фосфат), по-добра устойчивост на корозия и по-нисък коефициент на триене. Освен това поддържа дебелината на плочата по-прецизно, защото се нанася автокаталитично (равномерна дебелина), а не чрез потапяне (променлива дебелина).

Q4: Каква е правилната спецификация на изпъкналостта на инжектора за C18?
Ръководството за обслужване определя изпъкналостта на инжектора2,5 мм ±0,15 ммизмерено от лицето на главата на цилиндъра до върха на дюзата. Това се измерва при напълно поставен инжектор и затягаща -скоба, затегната до 30 N·m.

Q5: Нашият C18 се използва в морско спомагателно приложение при постоянни 1800 RPM. Междинната пластина има ли различен интервал за смяна?
За приложения с постоянна{0}}скорост плочата претърпява по-малко термични цикли, така че основният механизъм на износване е корозията, а не умората. Препоръчваме да проверявате плочата на всеки 5000-часов сервизен интервал и да я подменяте, ако има видима корозия по уплътнителните повърхности.

Q6: Има маркировка "10R-8988" на моята стара табела, но инжекторът сега е 365-8156. Плочата съвместима ли е?
Да-плочата 10R-8988 и пластината 20R-8048 (използвана с 365-8156) имат една и съща дебелина от 9,20 mm и еднакво разположение на канала за течност. Различните номера на части отразяват различни покрития или производствени партиди. Нашата пластина е произведена по спецификация 20R-8048, която е съвместима с всички инжектори C18, посочени в таблицата за съвместимост.
