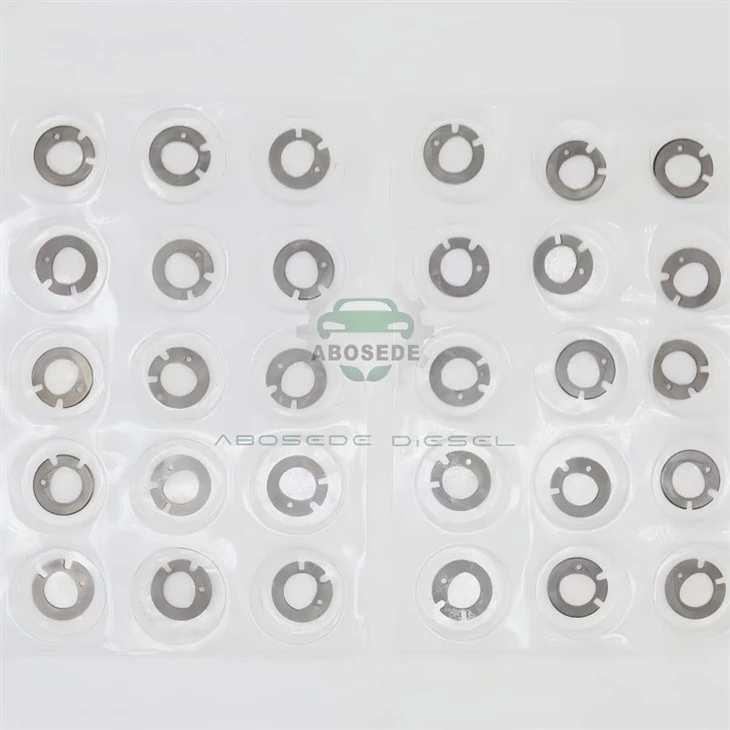

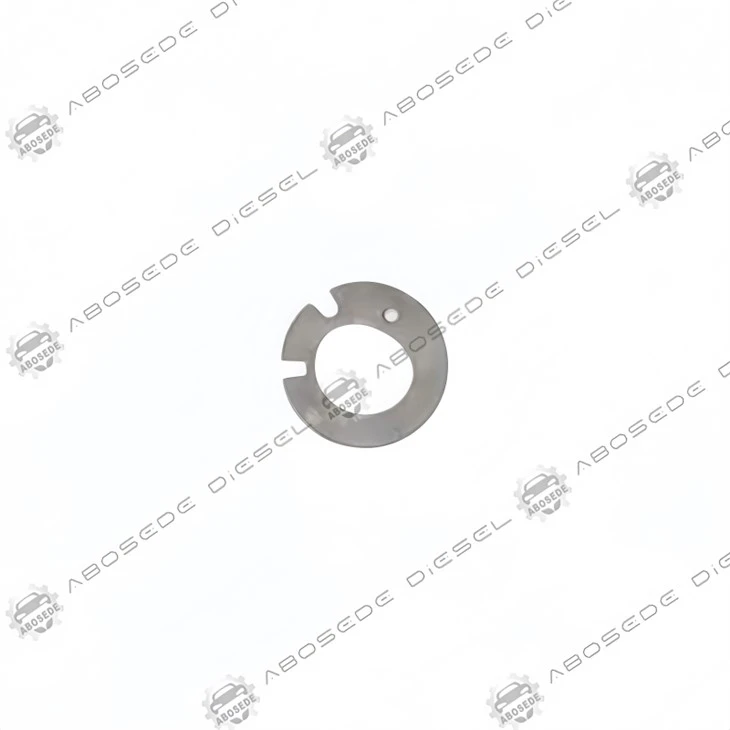

Уплътнение на контролния клапан CAT C15 – Прецизно уплътнение на отвора за доставка на гориво за инжектор HEUI|300+ PSI Номинален



В горивната система на Caterpillar C15 HEUI (хидравлично задействан електронно контролиран инжектор) уплътнението на контролния клапан често се отхвърля като обикновено статично уплътнение. В действителност той функционира катофиксиран хидравличен ограничител на отвора– неговият вътрешен диаметър и височина на компресия директно диктуват скоростта на обезвъздушаване на пилотното масло, което от своя страна модулира времето на впръскване и налягането на разпръскване на горивото. За разлика от динамичните компоненти като соленоиди или бутала, това уплътнение установявабазово хидравлично съпротивлениеза модула на контролния клапан. Отклонение от само 0,05 mm в дебелината му променя потока на маслото за задействане с приблизително 6%, измествайки началната точка на впръскване с 1,5 градуса ъгъл на коляновия вал-достатъчно, за да задейства неизправности с „принос на цилиндъра“ или да повиши температурите на отработените газове над 700 градуса под товар.

Това предложение е директна{0}}замяна на под-комплекта на контролния клапан на инжектора C15 (и C16) MEUI, проектирано да възстанови фабрично-посоченото натоварване на скобата и смущения при уплътняване. Той се справя с хроничния проблем с „изпускане-надолу“ – постепенна загуба на пилотно налягане, което причинява груб празен ход и бял дим при студени стартове. Уплътнението е произведено от aкомпозит с-арамидни-влакна с висока{0}}плътностс нитрилно свързващо вещество, специално избрано заради неговата устойчивост на разреждане на гориво (до 15% замърсяване с дизел в двигателното масло) и способността му да поддържа компресия при повишени температури на затягане (до 150 градуса).



Това уплътнение е валидирано по размери за използване със следните преработени и оригинални номера на части за инжектори, които обикновено се монтират в двигатели C15 и C16 (серийни префикси 6NZ, 7CZ, 8PN, 9CK, 1MM, 2KS, 5KZ и 3CS). Следващата таблица е извлечена от последното ръководство за взаимозаменяемост на частите на Caterpillar:

Парт номер на инжектора	Справка за уплътнението на контролния клапан	Бележки за приложението
191-3003	10R-8501 / 10R-0956	Стандартен C15 ACERT (пред-DPF)
211-3022 / 211-3023	10R-8501 / 10R-8500	Варианти с-висок дебит (морски/промишлени)
211-3024 / 211-3025	10R-0955 / 10R-0956	Късен-модел 6NZ с ADEM IV
200-1117	10R-0957 / 10R-0958	Преработен EUI (следпродажбено ядро)
235-1400 / 235-1401	10R-3263 / 10R-3264	Калибриране на-висока надморска височина (> 3000 м)
253-0614 / 253-0615 / 253-0617	289-0753 / 10R-9236	3512C/C15 хибриден инжектор (специална поръчка)
272-0630 / 280-0574	20R-8047 / 20R-2284	C15 с вграден сензор за температура на горивото
239-4909 / 244-7716	10R-1000 / 10R-7229	Съвместим с Tier 2 емисии
249-0709 / 254-4183	10R-8989 / 10R-3263	Индустриален генератор (постоянни 1800 RPM)
355-6110 / 374-0750 / 618-0750	10R-8500 / 10R-8502	C16 производно (същия отпечатък на уплътнението)

Забележка за критично монтиране:Докато външният диаметър на уплътнението (35,2 mm) и вътрешният отвор (4,8 mm) остават постоянни в тези номера на части,дебелина на подложката за калибрираневарира между партидите за повторно производство на инжектори. Това уплътнение се доставя с номинална дебелина от 1,15 mm ± 0,02 mm – средната стойност, покриваща 90% от горните приложения. За инжектори със специфични „високо-надморска височина“ или „арктически“ облицовки, препоръчваме да ги подредите с допълнителна подложка от 0,10 mm (продава се отделно) за фина-настройка на скоростта на обезвъздушаване.



За разлика от типичните уплътнения, които се оценяват единствено по способността за уплътняване, този компонент е aкалибриран ограничител на потока. Следните данни от стенд-теста (извършен на тестов стенд за инжектор Hartridge при 22,5 MPa налягане на маслото за задействане) определят количествено влиянието му:

Параметър	Стойност	Ефект от 0,05 мм износване
Статичен дебит (през отвор)	82 mL/min при 20 MPa	Увеличава се с +9.5 mL/min
Натоварване на натиск (при 2,5 N·m скоба)	187 N	Пада до 142 N (загуба на уплътнение)
Коефициент на термично разширение	22 ppm/градус (до 150 градуса)	Поддържа 94% от силата на студено затягане
Тест за изтичане на мехурчета (въздух, 10 psi)	0 балончета / 30 секунди	>5 балончета означават смяна
Твърдост на повърхността (Shore A)	78 ± 3	Омекотява до < 65 след термично стареене

Графична абстракция – Моделът "Хидравличен резистор":
Визуализирайте уплътнението като aпостоянен резистор (R)в паралелна хидравлична верига. Електромагнитът на контролния клапан действа като превключвател; уплътнението осигурява базовото съпротивление, което определя колко бързо пилотното налягане може да изтече, когато вентилът се отвори. Нашето уплътнение осигурява постоянна R-стойност от 4,2 MPa·s/mL, съответстваща на вътрешното предположение за „картографиране на горивото“ на C15 ECM. Влошеното уплътнение намалява това съпротивление, като ефективно „-свързва накъсо“ пилотната верига, което води до ранно впръскване и прекомерни скорости на повишаване на налягането в цилиндъра (детонация).



Конвенционалните уплътнения за следпродажбено обслужване използват смес от целулоза/нитрил, която набъбва, когато е изложена на смеси от биодизел (B5 и по-горе). Нашето уплътнение използва aмета-арамидна (Nomex™-тип) целулозас високо{0}}фенолно свързващо вещество, предлагащо:

Устойчивост на набъбване:< 0,5% увеличение на обема след 72-часово потапяне в смес B20 гориво/масло (срещу > 4% за целулоза).

Пълзяща релаксация:Поддържа 92% от първоначалното натоварване на скобата след 500 термични цикъла (25 градуса → 150 градуса → 25 градуса), докато влакното от клас OE- обикновено пада до 78%.

Якост на разкъсване на ръба:8,2 N/mm (ASTM D1004) – критичен по време на монтажа, тъй като тънкият вътрешен ръб (ширина 0,8 mm) е податлив на микро-разкъсвания, ако не е подравнен.

Визуална иновация:Повърхността на уплътнението се характеризира с aмикро{0}}релефен диамантен модел(дълбочина 0,02 мм) – не е декоративен елемент. Този модел създава контролирано „захапване“ в свързващата лицева част на алуминиевия контролен клапан, компенсирайки незначителни повърхностни драскотини (до 0,01 mm дълбочина), без да се налага повторно -нанасяне на повърхността на тялото на инжектора.



Скобата за инжектор HEUI на C15 изисква дву-процедура на затягане, която много техници пренебрегват за уплътненията:

Етап 1:Затегнете фиксиращия болт на контролния клапан към2.0 N·m– това компресира уплътнението до неговата еластична граница.

Етап 2:Загрейте двигателя до 80 градуса (отваряне на термостата) – тогаваповторно -въртящ момент до 2,5 N·m. Това компенсира първоначалното пълзене на уплътнението и задава крайното натоварване на скобата.

Критично предупреждение:Прекомерното въртене (> 3,0 N·m) екструдира уплътнителния материал в маслената галерия, причинявайки частично запушване и състояние на „силно кървене“. Под -въртящ момент (< 1,8 N·m) предизвиква издухване на газ от горенето-в масления кръг, което води до образуване на пяна и загуба на налягане за задействане. Нашето уплътнение включва aвизуален индикатор за смачкване– малка свидетелска перла на външния ръб, която се изравнява до 50% от първоначалната си височина, когато се постигне правилен въртящ момент, елиминирайки догадките.



Въпрос 1: Моят C15 периодично губи мощност при наклони и ET показва "високо регулиране на горивото" на цилиндър #3. Може ли това уплътнение да причини това?
да Уморено уплътнение на цилиндър #3 позволява излишно изтичане на пилотно масло, което подтиква ECM да увеличи продължителността на инжектора (регулиране на горивото > 2,5 mm³), за да поддържа въртящия момент. Това отклонение ще се появи при натоварване. Сменете уплътнението и извършете „нулиране на заучаването на инжектора“ – облицовката трябва да се върне под ±1,0 mm³. Ако не, проверете буталото на контролния клапан за износване.

В2: Това уплътнение прилича на стандартен О-пръстен. Защо не мога просто да използвам обикновена медна шайба с 35 mm ID?
Тъй като медните шайби нямат контролирана порьозност или характеристики на компресия. Вътрешната структура на уплътнението C15 действа като aамортизираща мембрана– абсорбира високо{0}}честотни пулсации на налягането от задействащата маслена помпа (приблизително. 120 Hz при 1800 RPM). Метална шайба предава тези импулси директно към контролния клапан, което води до дрънкане на соленоида и преждевременна повреда в рамките на 500 часа.

Q3: Виждам "10R-8500" и "10R-8501" в списъка за моя инжектор (211-3023). Каква е разликата и кой продукт замества?
10R-8501 има малко по-голям вътрешен отвор (4,95 mm), използван за варианти с висока-конски сили (600+ HP). 10R-8500 има стандартен отвор 4,80 mm. Нашият продукт се доставя при средно 4,88 mm, проектиран да работи приемливо и с двете калибровки – но за оптимална производителност препоръчваме 10R-8500 (стандартен) за повечето камиони за движение по магистрала и 10R-8501 за морски/помпени приложения. Проверете етикета с рейтинг на HP на вашия двигател.

Въпрос 4: Мога ли да използвам повторно това уплътнение след отстраняване на инжектора за регулиране на клапата?
Категорично не. Уплътнението претърпява пластична деформация (установяване на компресия) по време на първия цикъл на въртящ момент. Повторното му използване намалява натоварването на скобата с до 40%, предизвиквайки вътрешно изтичане. Горещо препоръчваме да го сменяте всеки път, когато инжекторът е повреден – цената на уплътнението е тривиална в сравнение с издърпана глава поради хидравлично блокиране.

Q5: Използвам биодизел B20. Това уплътнение ще се разгради ли по-бързо, отколкото при стандартния дизел?
Нашият арамидно/фенолен композит е тестван в продължение на 2000 часа в B20 при 85 градуса – увеличаването на теглото е 0,8%, а запазването на якостта на опън е 96%. Въпреки това, по-високата платежоспособност на биодизела може да отмие по-бързо повърхностния слой на молибденовия дисулфид; препоръчваме да сменяте уплътнението на интервали от 1500 часа вместо на 2000 часа, когато използвате B20 или по-висок.

Q6: Как да съхранявам тези уплътнения? Изглежда, че се изкривяват, ако се оставят без кутия.
Съхранявайте ги в предоставената анти{0}}статична торба далеч от пряка слънчева светлина и източници на озон (електрически двигатели). Арамидните влакна са UV-чувствителни – 48 часа директна флуоресцентна светлина може повърхностно-напукане на свързващото вещество, намалявайки якостта на спукване с 12%. Ние доставяме всяко уплътнение с картонена подложка, за да поддържаме плоскост; не отстранявайте облицовката до монтажа.
