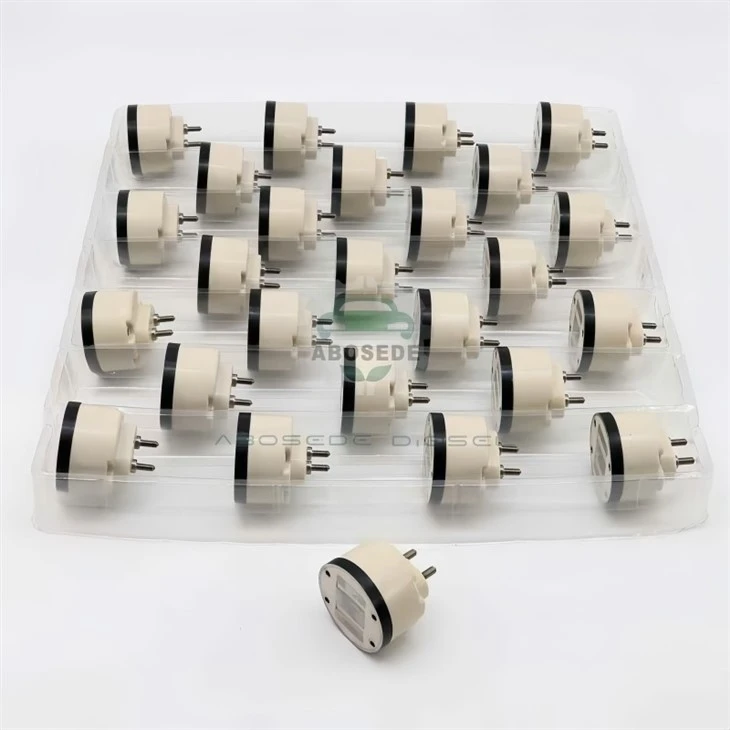

Електромагнитен клапан CAT C18 – Калибратор за динамична реакция за синхронизация на инжектор MEUI|0,75Ω първична намотка



В архитектурата на Caterpillar C18 MEUI (механично задействан електронно управляван модулен инжектор) модулът на електромагнитния клапан не е просто задвижващ механизъм-това епървичен детерминант на градиента на нарастване на налягането при впръскване. Скоростта, с която се отваря управляващият клапан, определя колко бързо се изгражда налягането на маслото за задействане в камерата на усилвателя. Този градиент на нарастване на налягането (измерен в MPa/ms) директно управлява качеството на разпръскване на горивото и, впоследствие, ефективността на горене. Соленоид със забавено отваряне намалява този градиент, което води до по-груби капки гориво и непълно изгаряне, което се вижда като натрупване на сажди върху EGR клапана. По-голямото бутало на C18 и по-високото подаване на гориво (до 400 mm³ на ход) изискват соленоид, който може да поддържа скорост на нарастване на налягането от поне 15 MPa/ms през целия ход.

Нашият продукт е прецизен-навит соленоид, проектиран за платформата на инжектора с висок-поток на C18, валидиран спрямо изискванията за калибриране на OEM за фамилии части 10R-2772, 10R-7228, 10R-7230 и 10R-7231. Монтажът е изграден с aгеометрия на концентрирано магнитно полекойто максимизира изходната сила в критичната средна -позиция на хода (0,35 mm въздушна междина), където управляващият клапан изисква най-голяма повдигаща сила.



Този соленоид е съвместим по размери и електрически със следните номера на части за инжектор C18 (серийни префикси 9NZ, 2MW, 3ZJ, 4PN, 5LJ, 6PW, 7SZ, 8KM):

Парт номер на инжектора	Справка за обслужване на соленоид	Контекст на приложението
253-0618	10R-2772	Стандартен C18 ACERT (Tier 3)
211-3028	10R-7228	High-altitude operation (> 2,500m)
291-5911	10R-7230	Морски / генератор с постоянна-скорост-комплект
276-8307	10R-7231	Минно дело / среди с екстремни вибрации
295-9085	10R-8988	Възстановено обменно ядро
211-3026	10R-9787	ADEM V ECM (късно производство)
235-1403	10R-3265	Арктически пакет (оптимизиран -40 градуса)
253-0597	10R-3265	Висок-производителен поток (650+ HP)
253-0616	10R-3265	Пред-стандарт Tier 2 за DPF
365-8156	20R-8048	Морски с датчик за температура на горивото
374-0705	20R-8048	Спецификация за копаене-за тежки условия
10R-0724	10R-0724	Ранна серия 9NZ (оригинално оборудване)

Хардуерно разграничение:Соленоидът C18 използва aбайонет-стилзадържащ механизъм (три-заключващ пръстен), а не конструкцията с резба, която се намира на соленоидите C15. Това изисква специфичен инструмент за монтаж (Caterpillar част 9U-6196 или еквивалент) за правилно поставяне. Ориентацията на конектора е фиксирана на 90 градуса; налична е 180-градусова версия за специфични морски приложения.



Динамичната производителност на соленоида се измерва чрез способността му да поддържа градиента на нарастване на налягането на маслото при задействане{0}}функция както на магнитната сила, така и на скоростта на хода:

Параметър	Нова спецификация на соленоида	Праг на разграждане
Постигнат градиент на повишаване на налягането	15,5 MPa/ms минимум	< 13.0 MPa/ms (poor atomization)
Пикова магнитна сила (0,35 мм междина)	53 N ±2%	< 47 N (incomplete lift)
Съпротивление на първичната бобина при 20 градуса	0.75 Ω ±0.03Ω	>0,82Ω (стареене на бобината)
Съпротивление на вторичната намотка при 20 градуса	1.65 Ω ±0.05Ω	>1,75Ω (напрежение на намотката)
Динамично време на отваряне (0–90% повдигане)	1,58 ms при 24V	>1,90 ms (забавяне на времето)
Време за завършване на хода (до пълни 0,55 mm)	1,85 ms	>2.20 ms (непълно отваряне)
Термичен офсет (дрейф при 100 градуса)	< 0.02ms	>0,06 ms (деградация на материала)

Графична абстракция – кривата на градиента на нарастване на налягането:
Начертайте налягането на маслото в задействане (ос Y-) спрямо ъгъла на коляновия вал (ос X-) за единично събитие на впръскване. Скоростта на отваряне на соленоида определя наклона на началния сегмент за повишаване на налягането-по-стръмен наклон показва по-бързо отваряне на клапана и по-бързо натрупване на налягане. Калибрирането на C18 предполага минимален градиент от 15 MPa/ms за постигане на необходимото разпръскване на горивото. Градиент от 12 MPa/ms (влошен соленоид) води до по-големи размери на капките (среден диаметър на Sauter > 25 μm спрямо . 18 μm), намалявайки ефективността на горене и увеличавайки непрозрачността на дима.



По-голямата обвивка на инжектора на C18 позволява по-сложен дизайн на магнитната верига от по-малките соленоиди от серия C-:

Flux-концентриращо ядро:Феритното ядро ​​включва aзаострен профил-по-широк в основата и по-тесен в полюсната повърхност-което концентрира магнитния поток във въздушната междина, увеличавайки изходната сила с приблизително 12%, без да увеличава потреблението на ток.

Наслоения с нисък-хистерезис:Ламинациите на сърцевината са направени от 4% силиций-желязна сплав с ниска коерцитивност (< 100 A/m), which reduces the energy loss during each magnetic cycle. This translates to cooler operation: a temperature rise of only 35°C above ambient at continuous hold current (vs. 50°C for conventional steel cores).

Оптимизация на медно{0}}напречно сечение:Изтеглящата{0}}намотка използва aправоъгълен меден проводник(вместо кръгла тел), което осигурява 15% повече площ на напречното-сечение в същото пространство на калерчето. Това намалява съпротивлението и позволява по-висок пиков ток за по-бързо привличане-.

Визуална иновация – Маркиране на полярността:
Корпусът е лазерно-гравиран с aсимвол "+".в непосредствена близост до входния-терминал и aсимвол „-“.в непосредствена близост до терминала за задържане. Въпреки че соленоидът не е-чувствителен към полярността при работа, тези маркировки помагат при потвърждаване на правилните връзки на ECM драйвера по време на диагностика.



Стъпка 1 – Почистете и проверете:Уверете се, че отворът на контролния клапан на инжектора е чист от отломки. Използвайте кърпа без мъх и изопропилов алкохол.

Стъпка 2 – Инсталиране на О-пръстена:Смажете предоставения Viton O-пръстен с чисто двигателно масло и го монтирайте в жлеба на основата на соленоида.

Стъпка 3 – Байонетно сядане:Подравнете трите заключващи щифта на соленоида със слотовете на тялото на инжектора. Натиснете силно надолу и завъртете по часовниковата стрелка30 градусадокато чуете отчетливо щракване. Щракването показва, че заключващият пръстен е зацепен.

Стъпка 4 – Проверка на въртящия момент:Използвайте приставка за-крака на врана, за да затегнете заключващия пръстен4.5 N·m(байонетният дизайн изисква по-висок въртящ момент от дизайните с резба).

Стъпка 5 – Свързване на съединителя:Натиснете съединителя на кабелния сноп, докато ключалката се фиксира. Уверете се, че задната обвивка на съединителя е легнала напълно към корпуса на соленоида-пролуката от 1 mm показва непълна връзка.

Стъпка 6 – Калибриране:Изпълнете процедурата „Обучение на соленоида на инжектора“ с помощта на Cat ET. Тази процедура е задължителна за ADEM V ECM за установяване на профила на реакция на новия соленоид.



Q1: Смених соленоида, но все още получавам код за грешка "359" (Грешка във времето за реакция). Какво друго може да не е наред?
ECM измерва времето за реакция като интервала между командата за изтегляне-in и наблюдавания спад на тока (причинен от удрянето на арматурата в ограничителя). Ако клемите на съединителя имат високо съпротивление, ECM вижда по-бавно нарастване на тока и регистрира грешка. Почистете клемите с препарат за почистване на контакти и нанесете диелектрична грес. Също така проверете дали напрежението на батерията е поне 23 V по време на работа.

Q2: Може ли този соленоид да бъде възстановен или замяната е единствената опция?
Соленоидът е запечатан,-необслужваем модул. Изолацията на намотката се влошава с течение на времето от термични цикли и водачът на арматурата се износва, увеличавайки сцеплението. Не препоръчваме реконструкция-разходите за резервни части и труд често надвишават цената на нов модул.

Q3: Нашият C18 се използва в минен камион със силни вибрации. Ще се разхлаби ли байонетната ключалка с времето?
Байонетната ключалка включва aпружинен{0}}фиксаторкойто предотвратява въртенето при вибрации. Утвърдихме този дизайн за 20 G пикови вибрации (10–500 Hz) без измерима ротация. Препоръчваме да проверявате въртящия момент на заключващия пръстен на 500-часов сервизен интервал като най-добра практика.

Q4: Как работи този соленоид със смеси от биодизел (B20 и по-горе)?
Електрическите и магнитни характеристики на соленоида не се влияят от състава на горивото. Биодизелът обаче има по-висок вискозитет и плътност, което увеличава хидравличното съпротивление в разливния клапан. Това създава малко по-високо механично натоварване върху соленоида. Препоръчваме да намалите интервала за смяна от 8000 на 6000 часа, когато използвате B20 или по-висок.

Q5: Имам 295-9085 reman инжектор с различен справочен соленоид (10R-8988). Ще пасне ли този соленоид?
Да, интерфейсът за монтаж е идентичен. Референцията 10R-8988 е за пълен соленоид, който включва монтажен хардуер. Нашият продукт е цялостен комплект, който директно замества 10R-8988.

В6: В ръководството има спецификация за „съпротивление на намотката“-трябва ли да съпоставя точно това?
Спецификацията е 0,75Ω ±0,04Ω. Отклонение от ±0,05Ω (до 0,80Ω или 0,70Ω) все още е в приемливи граници и няма да повлияе значително на производителността. Съпротивление от > 0,85Ω обаче показва корозия или повреда на намотката-заменете соленоида.
