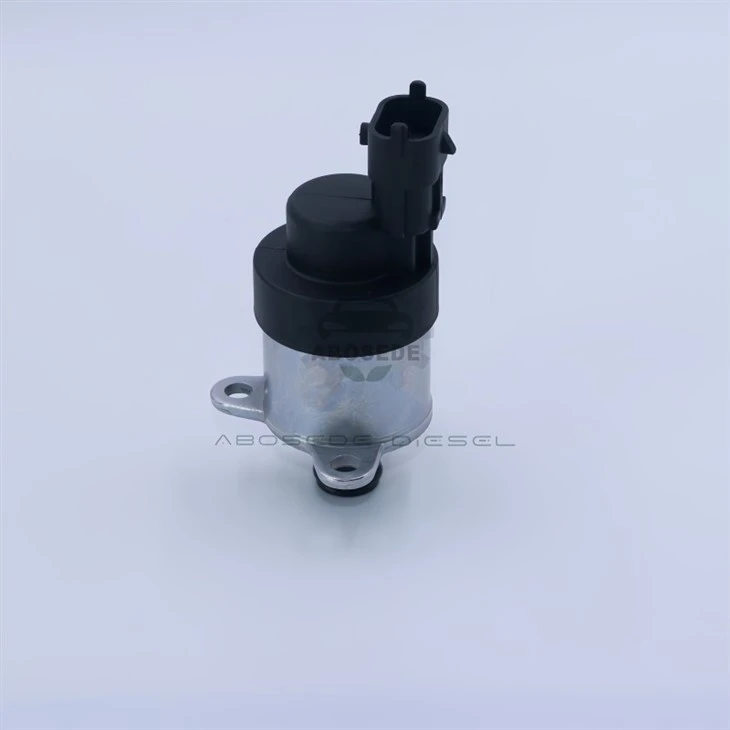

Bosch 0928400714 – Дозиращият вентил, който поддържа прецизност при падане на напрежението

Всеки измервателен вентил е електромеханично устройство и неговата работа зависи не само от работния цикъл на ШИМ, но и от действителното напрежение, налично на клемите на бобината. По време на завъртане на двигателя, когато стартерният двигател черпи стотици ампери, системното напрежение може да падне до 10 V или дори по-ниско – и този спад директно намалява магнитната сила на соленоида. Ако вентилът изисква определен минимален ток, за да преодолее предварителното натоварване на пружината, спадът на напрежението може да забави движението на арматурата, което води до по-бавно натрупване на налягане и удължено време за завъртане. 0928400714 е проектиран с магнитна верига, която поддържа достатъчна арматурна сила дори при намалено напрежение, гарантирайки, че студените стартове остават чисти и последователни, независимо от състоянието на батерията. Тази устойчивост на ниско напрежение е конструктивна характеристика, която рядко се обсъжда, но има пряко въздействие върху опита на водача и живота на стартера.

Силата, генерирана от соленоид, е пропорционална на квадрата на тока, а токът се определя от приложеното напрежение, разделено на съпротивлението на намотката – но само след като индуктивността се стабилизира. По време на началните милисекунди на PWM импулс, токът нараства експоненциално и арматурата не започва да се движи, докато магнитната сила не превиши силата на пружината плюс хидравличната сила, действаща върху челото на клапана. Ако захранващото напрежение е ниско, това време на нарастване е по-дълго, забавяйки събитията за отваряне и затваряне. 0928400714 използва намотка на бобина с малко по-ниска индуктивност от предишните варианти, което позволява на тока да достигне прага на привличане по-бързо при условия на ниско напрежение. В същото време арматурата е проектирана с намалена маса, намалявайки инерцията, която трябва да преодолее магнитната сила. Резултатът е забавяне при отваряне от По-малко или равно на 14 ms при 10,5 V – в рамките на 2 ms от производителността при номинални 12 V – гарантирайки, че целта за налягане в релсата е достигната в рамките на първите два хода на компресия, дори в студена сутрин с батерия, която не е напълно заредена.

При по-високи работни цикли (над 70 %) арматурата на вентила е близо до напълно затвореното си положение и магнитната верига навлиза в насищане – което означава, че по-нататъшното увеличаване на тока води до намаляваща възвръщаемост по отношение на силата на котвата. Тази точка на насищане е критичен проектен параметър, тъй като определя колко ефективно вентилът може да задуши потока при високо налягане в релсата. 0928400714 е калибриран така, че насищането да започне при текущо ниво, което съответства на приблизително 75 % работен цикъл при номинално напрежение. При 10,5 V, този праг на насищане се измества малко по-високо, но магнитната верига на клапана е проектирана с 15 % марж, гарантирайки, че съпоставянето на потока към работния режим остава в обхвата на корекция на ECU дори при продължителна работа на ниско напрежение. Тази граница предпазва системата от неочаквани спадове на напрежението, причинени от остарели алтернатори или допълнителни електрически товари, като отопляеми огледала и вентилатори на кабината.

Най-често срещаният начин на повреда в семейството 0714 не е механично заглушаване, а постепенно увеличаване на съпротивлението на бобината, причинено от термични цикли и вибрационна умора на жицата. С нарастването на съпротивлението токът при дадено напрежение намалява, измествайки кривата на потока и намалявайки границата на магнитната сила. Оригиналният 0928400714 използва високочиста медна намотка с усъвършенствана полиимидна изолация, която издържа на разпространението на пукнатини при термичен удар, поддържайки първоначалната стойност на съпротивление в рамките на ±3% над 200 000 km. Клемните щифтове също са позлатени, за да предотвратят окисляването, често срещан източник на периодично отклонение на съпротивлението в среда на помпа CP4.1, където влагата под капака е често срещана. Тези две характеристики – стабилна устойчивост и устойчиви на корозия клеми – директно защитават характеристиките при ниско напрежение, което е характерното предимство на вентила.

Монтирането на вентила е лесна задача – сменете О‑пръстена и опорния пръстен, почистете монтажната повърхност и затегнете задържащата гайка до 22 Nm ± 2 Nm. Има обаче стъпка, която почти винаги се пренебрегва:проверка и регистриране на системното напрежение по време на завъртанепреди и след монтажа. ECU научава характеристиките на реакцията на клапана по време на първите няколко цикъла на стартиране и ако напрежението на завъртане е значително различно от напрежението, използвано по време на първоначалната адаптация, съхраненото обучение може да бъде неоптимално. След като инсталирате 0928400714, извършете пълно нулиране на адаптацията с помощта на вашия диагностичен инструмент (Ford IDS, JLR SDD или Delphi) и след това наблюдавайте напрежението на завъртане, за да се уверите, че остава над 10,5 V – ако не, батерията или стартерът може да се нуждаят от внимание, преди предимствата на клапана при ниско напрежение да могат да бъдат напълно реализирани.

Q1: Как мога да разбера дали производителността при ниско напрежение на текущия ми клапан е влошена без лабораторен тест?
→ Сравнете времето за завъртане при студен старт (след накисване през нощта) с времето, записано, когато автомобилът е бил нов. Ако сега на двигателя са необходими повече от 2,5 секунди, за да се задейства, когато напрежението на батерията е над 11,5 V, границата на магнитната сила на клапана може да е намаляла – често поради дрейф на съпротивлението на намотката.

Q2: Мога ли да инсталирам 0928400714 на помпа CP3, която първоначално е използвала различен клапан?
→ Не. 0714 е калибриран за CP1H и CP4.1 хидравлични портове. Помпите CP3 имат различна геометрия на входа и усилване на потока. Инсталирането на този клапан на CP3 ще доведе до неправилно управление на налягането и вероятно ще зададе код P0090.

Q3: Защо вентилът черпи повече ток от стария? Това вреди ли на драйвера на ECU?
→ Бобината от 2,45 Ω черпи приблизително 4,9 A при 12 V, което е в рамките на възможностите на драйвера на ECU (обикновено се оценява за 5 A непрекъснато). Лекото увеличение е умишлено, за да се подобри силата на издърпване при ниско напрежение. Драйверът на ECU е защитен срещу свръхток - вентилът няма да го повреди.

Q4: Кой е най-ефективният начин за предотвратяване на преждевременна повреда на клапана в помпа CP4.1?
→ Сменяйте горивния филтър на интервали не повече от 20 000 км и използвайте висококачествен дизел с добри смазочни свойства. Помпата CP4.1 е по-чувствителна към замърсяване с гориво, отколкото конструкциите CP3 – чистото гориво директно води до по-дълъг живот на клапана.

Q5: Смених клапана, но двигателят все още върти бавно – клапанът ли е виновен?
→ Малко вероятно. Вентилът не влияе на скоростта на стартера. Ако скоростта на завъртане е ниска, проверете нивото на зареждане на акумулатора, състоянието на стартера и кабелните връзки на акумулатора. Ролята на клапана започва след като двигателят достигне 150 оборота в минута – бавното завъртане е отделен електрически проблем.

Q6: 0928400714 идва ли с нова монтажна гайка и шайби?
→ Вентилът се доставя с нов О-пръстен и уплътнения с резервен пръстен, но задържащата гайка обикновено не е включена – тя се използва повторно от оригиналната помпа. Уверете се, че резбите на гайката са чисти и нанесете капка фиксатор на резби със средна якост, за да предотвратите разхлабване от вибрациите на помпата.
