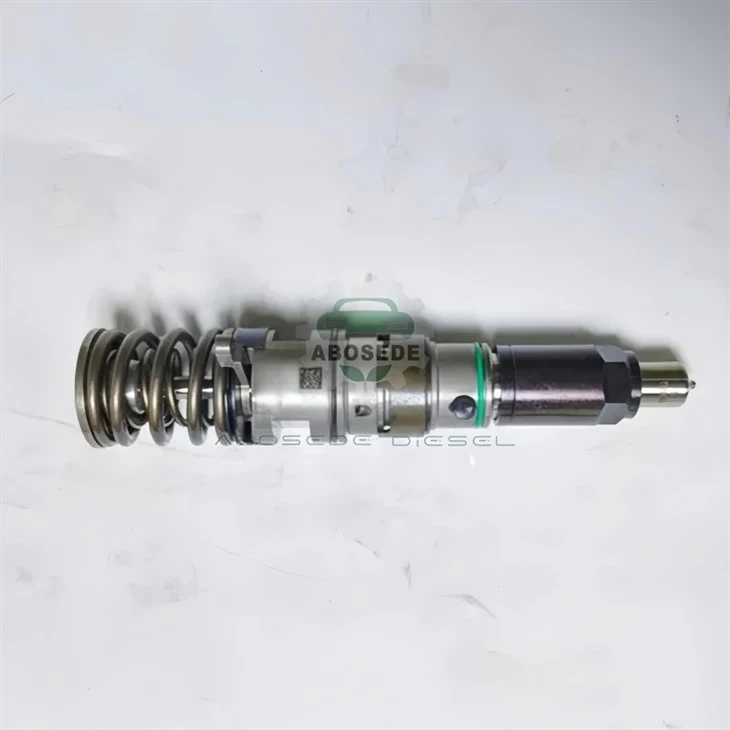

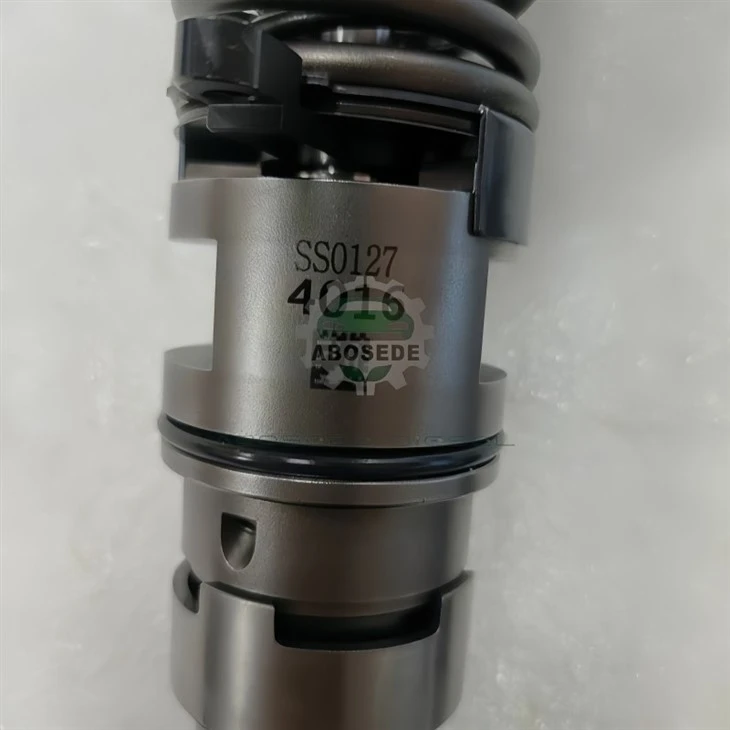

Горивен инжектор 4016 Perkins – Постигане на под-2% вариация от цикъл до цикъл чрез линеаризация на частично повдигане и активно премахване на топлинния дрейф

В стремежа си към по-чисто изгаряне и по-тиха работа, съвременните дизелови системи Common Rail все повече разчитат начастично повдигащи инжекции-където иглата получава команда да отвори само част от пълния си ход, за да достави миниатюрни пилотни или щифтови количества. Това е домейнът, в който повечето инжектори се провалят: при височини на повдигане под 0,08 mm, хидравличните сили от контролната камера, предварителното натоварване на пружината и вискозитета на горивото си взаимодействат нелинейно, което води до отклонение на действителната крива на повдигане с до 15% от зададения профил на ECU. Такива отклонения водят директно до неравномерно налягане в цилиндъра, повишен шум и преждевременно запушване на DPF. Инжекторът 4016 е проектиран да овладее този режим на микроинсулт чрез aповторно калибрирано съотношение контролно буталои атемпературно-чувствителна компенсация на отвора, осигурявайки възпроизводимост на повдигане на иглата, която остава в рамките на ±1,8% от студен старт до пълна работна температура. Това гарантира, че дори най-малките случаи на впръскване допринасят предсказуемо за процеса на горене, позволявайки по-плавно подаване на въртящ момент и удължени интервали на последваща обработка.

Инжекторът 4016 е директна електрическа и механична замяна на OEM модули, които се намират в късно-Euro 5 и Euro 6 двигатели за магистрала, както и в Stage IV/Tier 4 Final двигатели за офроуд. Неговият 2-щифтов конектор, входна резба M12 и общата дължина съответстват на общия отпечатък на Bosch/Cummins/Delphi. Основните приложения включват:

Тежкотоварни камиони за дълги разстояния:Volvo FH5/FH6, Scania S‑серия, MAN TGX (Euro 6d) и DAF XF 106/116

Строителство и добив:Съчленени самосвали Caterpillar 745/770, багери Komatsu PC700 и Hitachi ZX870

Мощни селскостопански трактори:Серия Fendt 1000 Vario, Case IH Quadtrac и John Deere 9RX

Морски спомагателни и генераторни комплекти:Cummins QSK19, серия MTU 2000 и Volvo Penta D16 (промишлени варианти)

1. Оптимизирано съотношение на площта на контролното бутало за линейна реакция на частично повдигане

В конвенционален инжектор управляващото бутало изпитва хидравлична сила, която варира квадратично с повдигането на иглата поради променящата се площ на потока през входните и изходните отвори. Тази нелинейност прави почти невъзможно да се предвиди точното повдигане за даден ET под 0,5 ms. 4016 предефинира тази връзка чрезрегулиране на съотношението на площта на горната част на контролното бутало към дъното му(настроен на 0,52) и увеличаване на диаметъра на изходния отвор с 8% спрямо входа. Това създава почти постоянна разлика в налягането в контролната камера по време на фазата на отваряне, трансформирайки кривата на повдигане спрямо времето от експоненциална в линейна рампа. Резултатът е, че промяна от 0,1 ms в ET произвежда последователно увеличение на повдигането от 0,005 mm в цялата зона на частично повдигане, което позволява на ECU да оформя скоростта на инжектиране с хирургическа прецизност.

2. Активно анулиране на топлинния дрейф чрез биметален ръкав

Температурата на горивото варира в широки граници-от минусови зимни стартове до тропически двигателни отсеци над 70 градуса. Температурата променя както вискозитета на горивото, така и механичните хлабини на водача на иглата, измествайки реакцията на частично повдигане с до 4% в некомпенсирани конструкции. 4016 включва aбиметална втулкаоколо водача на иглата: вътрешен слой от инвар (ниско термично разширение), свързан с външен слой от неръждаема стомана с по-висок коефициент. С повишаването на температурата диференциалното разширение на втулката леко намалява хлабината на водача по контролиран начин, противодействайки на спада на вискозитета на горивото и поддържайки същото хидравлично съпротивление. Тази пасивна механична компенсация поддържа CV на частично повдигане под 1,8% при промяна на температурата на горивото от 60 градуса-проверено чрез тест за топлинни цикли, съвместим с ISO 4787.

3. Покритие против залепване за постоянно триене при откъсване

Един от най-пренебрегваните фактори, допринасящи за вариациите от цикъл до цикъл, е статичното триене (сцепление) между иглата и нейния водач, особено след като двигателят е бил изключен. 4016 третира повърхността на иглата с aDLC с ниско триене, напоен с волфрамов карбидкоето намалява силата на откъсване с 40% в сравнение със стандартния DLC. Това гарантира, че първото впръскване от цикъл-което често е критичен пилот-има същия профил на повдигане като следващите, елиминирайки „колебанието при първия изстрел“, което причинява звуково почукване при студени стартове. Покритието също така е устойчиво на адхезия на въглерод, запазвайки коефициента на триене при удължени интервали на смяна.

🔧 Въртящ момент на линията за високо налягане:Използвайте нова смачкваща шайба и затегнете гайката на HP45–49 Нм. Избягвайте смазването на резбите, тъй като това променя съотношението въртящ момент-напрежение.

🔧 Въвеждане на IMA код:4016 се доставя с 5-цифрен коригиращ код, който регулира както отместването, така и наклона на кривата ET-vs-lift. Въведете този код чрез менюто „Калибриране на инжектора“ на вашия диагностичен инструмент; това е критично за точността на частичното повдигане. Ако вашият инструмент приема само 4 цифри, използвайте първите 4 и намалете ръчно отместването на пилотното количество с 0,3 mg.

🔧 Текущи изисквания за драйвери:Соленоидната намотка има индуктивност 0,32 mH и съпротивление 0,9 Ω. ECU трябва да осигурява пиков ток от 22 A за 0,15 ms, последван от задържане от 11 A. По-старите драйвери с по-бавни времена на нарастване на тока могат да увеличат закъснението при отваряне с 0,02 ms; регулирайте съответно ET предварителното управление.

Всеки инжектор 4016 е валидиран на aвисокоскоростен стенд за изпитване на лазерно изместванекойто измерва повдигането на иглата в реално време по време на симулирани цикли на многократно инжектиране. Критериите за приемане включват:

Линейност при частично повдигане:Отклонението на повдигането от права линия през 0,02–0,15 mm трябва да бъде по-малко от 1,5% от пълната скала.

Термичен хистерезис:След нагряване при 120 градуса и охлаждане до 20 градуса, повдигането при 0,06 mm трябва да се върне в рамките на ±1,0% от първоначалната си стойност.

Вариация от цикъл до цикъл:Над 1000 последователни инжекции при 0,4 ms ET, стандартното отклонение на измереното количество (преобразувано от повдигане) не трябва да надвишава 0,03 mg.

Проверка за течове:Статичното изтичане при 1800 бара трябва да остане под 16 ml/min за 5 минути, потвърждавайки целостта на контролното бутало и водача на иглата.

Q1: Как мога да разбера дали съществуващите ми инжектори страдат от лошо представяне на частично повдигане без тестов стенд?
Наблюдавайте "баланса на приноса на цилиндрите" на празен ход и при 1200 оборота в минута при леко натоварване. Ако корекционните стойности за даден цилиндър варират с повече от ±1,2 mg/ход от една минута до следващата, това показва нестабилни микроинжекции. Освен това се вслушвайте за неравномерен „пукащ“ шум по време на забавяне-това е симптом на неравномерни пилотни количества.

Въпрос 2: 4016 изисква ли специално ниво на филтриране на горивото, за да защити буталото за управление на частично повдигане?
да Хлабината на контролното бутало е само 3,5 µm, така че всяка частица, по-голяма от 5 µm, може да заседне в отвора. Ние изискваме 3-µm абсолютен (ß3 по-голям или равен на 200) филтър, за предпочитане двустепенна система. Първичен 10-µm плюс вторичен 3-µm филтър се препоръчва за двигатели, работещи в прашна среда.

Q3: Може ли 4016 да се използва с следпродажбена настройка за "производителност", която увеличава налягането в релсата до 2300 бара?
Корпусът на инжектора е тестван до 2500 бара, но термичната компенсационна втулка е калибрирана за линейна реакция до 2200 бара. Над това, биметалният ефект може да се компенсира свръх, причинявайки леко намаление (≈1,5%) в обхвата на частично повдигане. За екстремна настройка препоръчваме да ограничите налягането до 2150 бара и вместо това да увеличите продължителността.

Q4: Как 4016 компенсира промените в плътността на горивото при превключване между летен и зимен дизел?
Промените в плътността засягат главно инжектираната маса при дадено повдигане. Линейният профил на повдигане на 4016 улеснява ECU-то да приложи корекционен фактор, базиран на плътността, ако са налични сензорът за температура и плътност на горивото. Ако не, предлагаме да добавите сезонно отклонение от –0,5% ET за всеки 5% увеличение на плътността-това може да се въведе ръчно в таблицата за калибриране.

Q5: Вредно ли е двигателят да работи на празен ход за продължителни периоди с 4016?
Продължителният празен ход не е вреден за самия инжектор, но може да доведе до въглеродни отлагания върху отворите на дюзите поради ниските температури на горене. Покритието против залепване на 4016 се противопоставя на адхезията на отлаганията, но все пак препоръчваме периодично „активно регенериране“ или шофиране с високо натоварване. Ако дългият празен ход е неизбежен, помислете за 5 минути висок празен ход (1500 rpm) на всеки час, за да поддържате дюзата чиста.

Q6: Какъв е препоръчителният сервизен интервал за 4016 и как се сравнява с преработените инжектори?
При правилно филтриране и качество на горивото, 4016 поддържа своята точност на частично повдигане за над 1,3 милиона цикъла на впръскване (≈950 000 км). Ремонтираните модули, дори и с нови дюзи, не могат да гарантират същата линейност, тъй като контролното бутало и водачът на иглата не са шлайфани повторно до първоначалните толеранси. Ние препоръчваме смяна на интервала на основен ремонт на двигателя, но препоръчваме стендови тестове на всеки 400 000 км, за да откриете всяко отклонение навреме.
